Atenuadores de Ruídos

A MELHOR TECNOLOGIA

A SOMAX possui a melhor e mais completa linha de atenuadores de ruído retangulares, disponível no mundo, contando com a tecnologia desenvolvida em cooperação com as maiores empresas fabricantes de equipamentos de controle acústico dos Estados Unidos e da Europa.

CÉLULAS ASSIMÉTRICAS

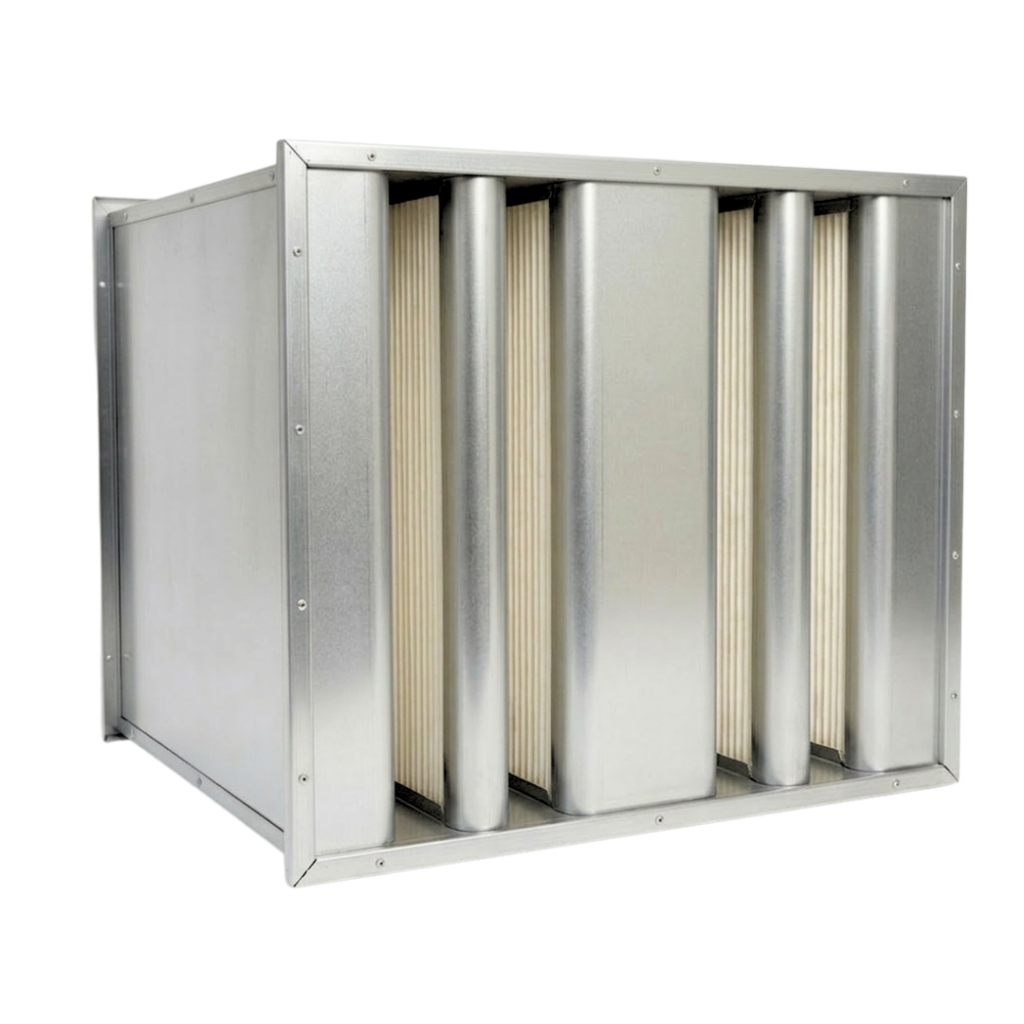

Os atenuadores de ruído de células assimétricas possuem a vantagem de poder atender a vários espectros de atenuação de ruído por freqüência em função da variação do posicionamento e dimensão das células e dos canais de passagem de ar. Essa alteração do espectro de atenuação de ruído permite a seleção do modelo mais adequado para cada caso específico resultante do ruído emitido, da geometria do sistema e da condição acústica desejada.

A LINHA RAS (Rectangular Asymmetric Silencer)

A linha RAS possui 18 combinações de células (identificadas por letras de A até U) e até 7 diferentes comprimentos (identificados por números de 2 a 8). O número do comprimento corresponde ao numero de espaçamentos de 300 mm, consequentemente o comprimento pode variar de 600 mm até 2400 mm. A largura e altura dos atenuadores de ruído são determinadas em função da área de passagem de ar desejada, a ser definida pela velocidade de passagem ideal para cada projeto.

PERFORMANCE CERTIFICADA

Todas as combinações de células absorvedoras, canais de passagem de ar e comprimentos disponíveis para os atenuadores de ruído da linha RAS foram testadas em laboratórios capacitados, de acordo com a BS4718, com a certificação dos fatores fundamentais para a garantia de um eficiente projeto acústico:

● Atenuação de ruído por freqüência de oitava em função da velocidade de passagem de ar.

● Atenuação de ruído em função do sentido de fluxo de ar em relação à posição da fonte de ruído.

● Perda de pressão em função das dimensões, da velocidade do ar e do posicionamento do atenuador de ruído

● Ruído de regeneração em função da velocidade de passagem de ar e posição da fonte de ruído.

CARACTERÍSTICAS CONSTRUTIVAS

Os atenuadores de ruído da linha RAS são constituídos de carcaça, estrutura das células e “nariz” aerodinâmico de entrada em chapa de aço galvanizado. O enchimento das células absorvedoras de ruído é feito com EUROLON®.

EUROLON® - Mídia de Absorção Acústica

As células absorvedoras de ruído são preenchidas com o EUROLON®, cuja composição consiste de placa de lã de vidro semi-rígida com densidade controlada, tratada com adesivo especial, recoberta com tecido de fibra de vidro com diâmetro de fios e malha especificamente projetados para a obtenção do melhor rendimento acústico, resultando em um material inerte, não higroscópico, não sujeito à putrefação, inóspito para insetos, animais daninhos, fungos e bactérias.

O EUROLON® foi intensamente testado quanto à resistência ao fogo de acordo com a norma BS476 (Fire Test on Building Materials and Structures) partes 5, 6 e 7, tendo obtido as seguintes classificações:

BS476 Parte 5: “Teste de Inflamabilidade para Materiais” Classe ‘P’.

BS476 Parte 6: “Teste de Propagação de Fogo para materiais” Índice de Performance (I) = 9.5P e Sub-índice (i) = 5.4.

BS476 Parte 7: “Teste de Propagação de Chamas em Superfície” Classe 1.

Conseqüentemente, o Eurolon® é classificado em “Class 0” de acordo com “Building Regulations E15 1976” e pelo “Lloyds Register of Shipping Certificate” é classificado como “Material having Low Flame Spread Characteristics”, compreendendo inclusive o seu uso em “Offshore Installations”.

APLICAÇÕES

Os atenuadores de ruído RAS são indicados para uso no tratamento de ruído industrial e comercial, com ampla faixa de utilização em projetos de alta responsabilidade e qualidade de engenharia. Dentre as principais aplicações podem ser destacadas:

● Tratamento de moto-geradores de energia, turbinas e sistemas de co-geração.

● Sistemas de ar condicionado e de ar de processo produtivo em plataformas de petróleo.

● Sistemas de tratamento de ar em usinas siderúrgicas.

● Sistemas de movimentação de ar industrial em geral.

● Sistemas de ventilação de túneis e estações metroviárias.

● Tratamento acústico de sistemas de ar condicionado e ventilação em geral.

CÉLULAS RAS

Os atenuadores de ruído RAS também podem ser fornecidos na forma de células de absorção independentes para serem instaladas em plenuns de alvenaria, concreto ou rocha de acordo com as instruções de montagem para preservação dos “airways” (passagens de ar) e da ordem e disposição das células atenuadoras.

Esse tipo de fornecimento é indicado para atenuadores de ruído de grandes dimensões que tenham que ser instalados em partes por questão de acesso ao local da montagem, ou para redução do custo de transporte.

ITENS OPCIONAIS

São fornecidos opcionalmente: flanges de entrada e saída, contra-flanges, pinturas especiais, construção em aço inoxidável, construção bi-partida, construção para alta pressão, proteção das células com tela metálica* ou chapa perfurada*, plenums integrados na entrada ou saída, veneziana integrada e “damper” de contra-fluxo integrado na entrada ou saída do ar.

* A inclusão de proteção metálica nas células gera alteração no ruído de regeneração, eventualmente modificando a seleção do atenuadores de ruído.

FAIXA PREFERENCIAL DE SELEÇÃO

Os dados de performance a seguir permitem uma seleção rápida dos modelos e tamanhos de atenuadores de ruído da linha RAS que compõem a faixa preferencial de uso, retratando a faixa que corresponde aos espectros de atenuação mais solicitados. A seleção dos demais modelos e tamanhos e em velocidades de passagem de ar superiores a 8 m/s é feita por meio de software exclusivo, podendo ser feita sob consulta ao departamento de engenharia da SOMAX.

A MELHOR TECNOLOGIA

Retangulares Air-Way Variável – RAV

AIR-WAY VARIÁVEL

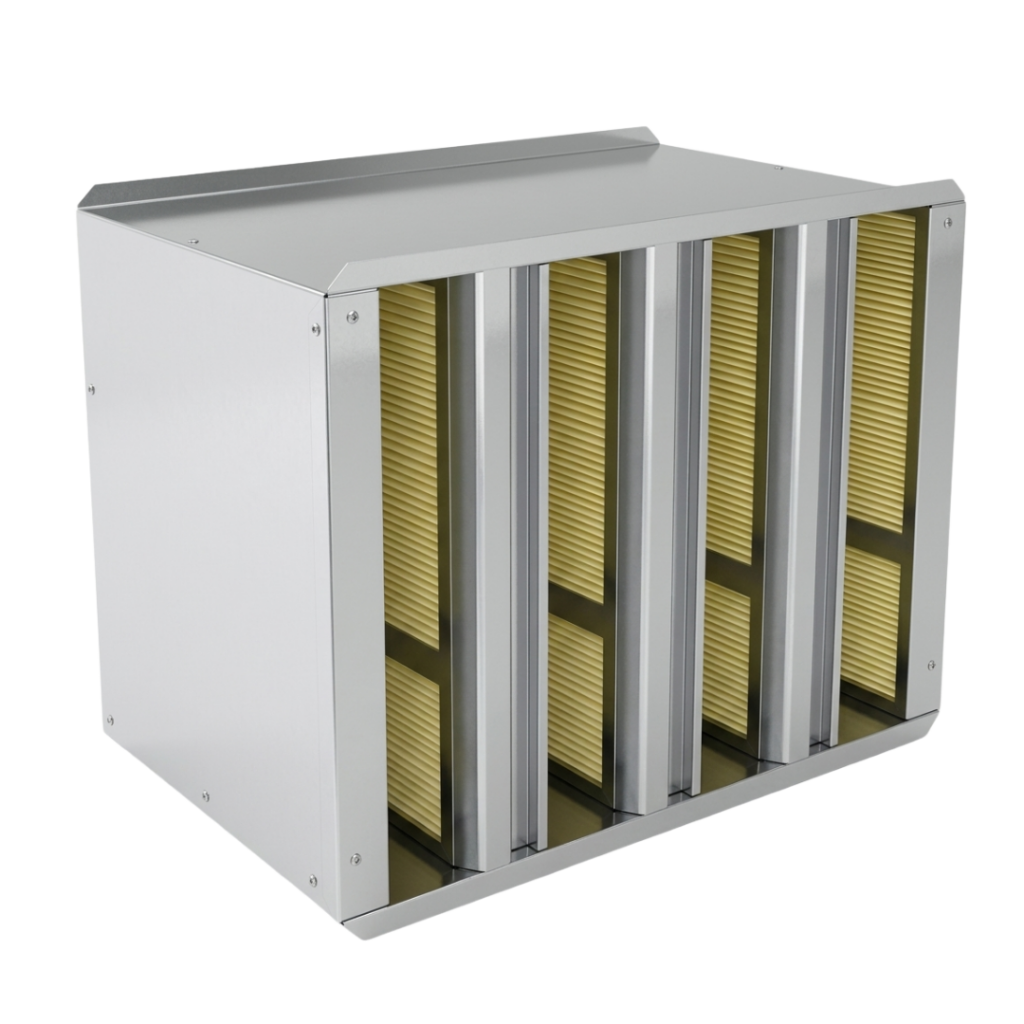

Os atenuadores de ruído RAV possuem a vantagem de poder atender a vários espectros de atenuação de ruído por freqüência em função da variação do espaçamento das células e dos três modelos de células existentes. Essa alteração do espectro de atenuação de ruído permite a seleção do modelo mais adequado para cada caso específico resultante do ruído emitido, da geometria do sistema e da condição acústica desejada. Além disso, o dimensionamento é feito de modo que a seja obtida a menor resistência aerodinâmica possível, tornando o sistema energeticamente mais eficiente.

CARACTERÍSTICAS CONSTRUTIVAS

Os atenuadores de ruído da linha RAV são constituídos de carcaça, estrutura das células e “nariz” aerodinâmico de entrada em chapa de aço galvanizado. O enchimento das células absorvedoras de ruídos é feito com lã de vidro aglomerada com resina especial e recoberta com véu de vidro nas densidades específicas para maior eficiência de absorção de ruídos. O material fono-absorvente é tratado contra propagação de chamas, constituindo um meio resistente que não é sujeito à degradação física ou biológica por pragas ou mofo.

As células laterais faceiam internamente o conduto de ar, ou seja, o espaço do seu enchimento fonoabsorvente fica externo ao duto de ar, passando 50, 75 ou 100 mm para cada lado a mais que o duto de ar adjacente. Nessas laterais, caso o sistema de dutos seja isolado termicamente, a espessura desse isolamento térmico pode ser reduzida ou até eliminada a critério do projetista ou instalador de acordo com as condições térmicas requeridas, uma vez que o material acústico já oferece uma razoável isolação térmica.

Os atenuadores de ruído RAV são fornecidos com superfície de fixação formada por flanges horizontais e as faces das células verticais laterais, indicados para conexão a flanges de condutos do sistema com parafusos auto-perfurantes ou rebites no sentido do duto para o atenuador. Os flanges não são fornecidos com furação de modo que permita ao instalador furar e fixar nos pontos correspondentes ao flange do duto ou tubulação.

Os atenuadores RAV não devem ser instalados em balanço sustentados por apenas um dos flanges, devem ser fixados pelos dois flanges e ou por suportes ou apoios ao longo de seu comprimento de acordo com seu peso e comprimento.

APLICAÇÕES

Os atenuadores de ruído RAV são indicados para uso no tratamento de ruído industrial leve e comercial, com ampla faixa de utilização em projetos de alta responsabilidade e qualidade de engenharia.

DIMENSIONAMENTO

O dimensionamento dos atenuadores de ruído RAV é feito exclusivamente por meio de software específico, não sendo disponibilizadas tabelas ou dados para dimensionamento manual, porque a faixa de variação dos “air-ways” é contínua, resultando em infinitas combinações de células e tamanhos.

A MELHOR TECNOLOGIA

CrossTalk

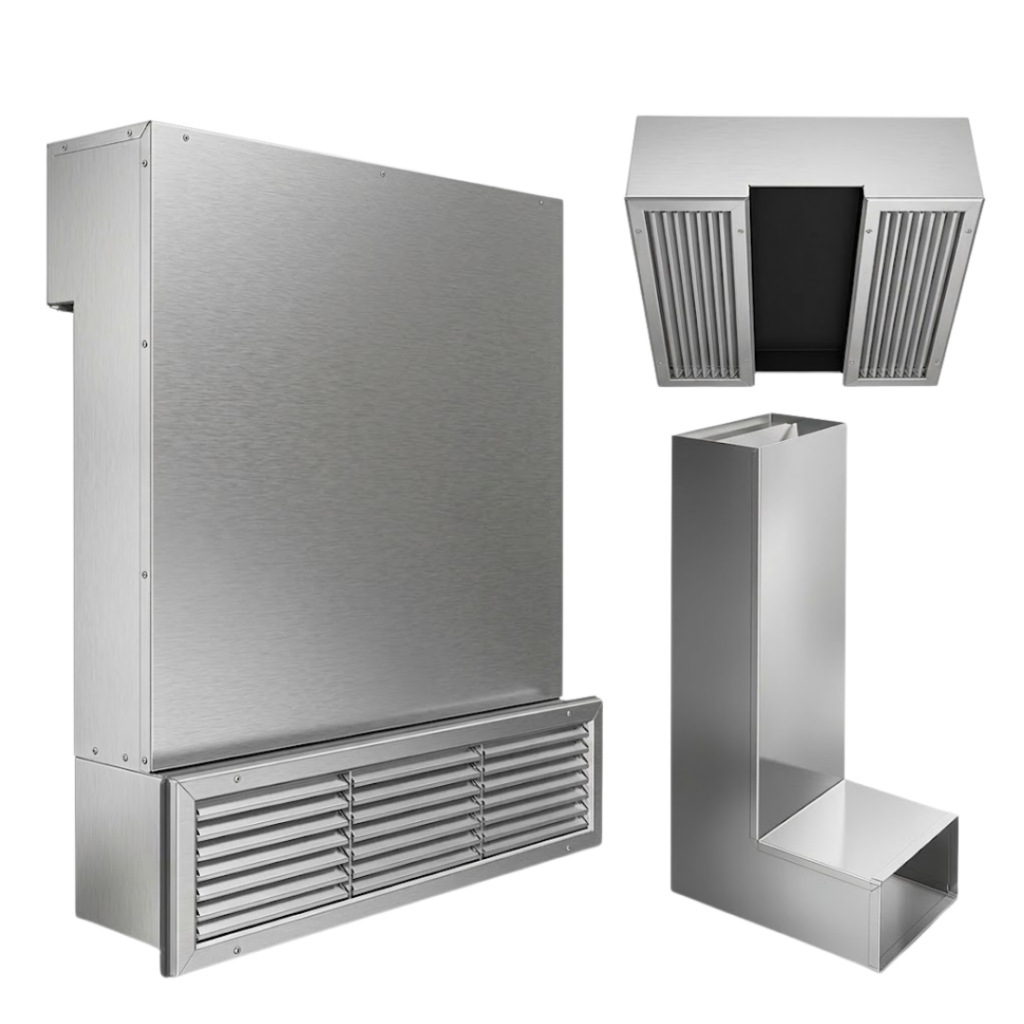

ATENUADORES TIPO CROSSTALK

Atenuadores de ruído tipo CrossTalk da SOMAX, são atenuadores de ruído angulares cujo principal objetivo é impedir a transmissão de ruído em linha direta, aumentando muito a eficiência de atenuação em determinadas freqüências sonoras. A SOMAX possui a melhor e mais completa linha de atenuadores de ruído, disponível no mundo, contando com a tecnologia desenvolvida em cooperação com as maiores empresas fabricantes de equipamentos de controle acústico dos Estados Unidos e da Europa.

APLICAÇÕES

Dentre suas principais aplicações está o uso como separador acústico entre ambientes com retorno de ar condicionado comum.
Também possui aplicações industriais em sistemas de baixo fluxo de ar, como por exemplo, o tratamento acústico de motores elétricos.

A MELHOR TECNOLOGIA

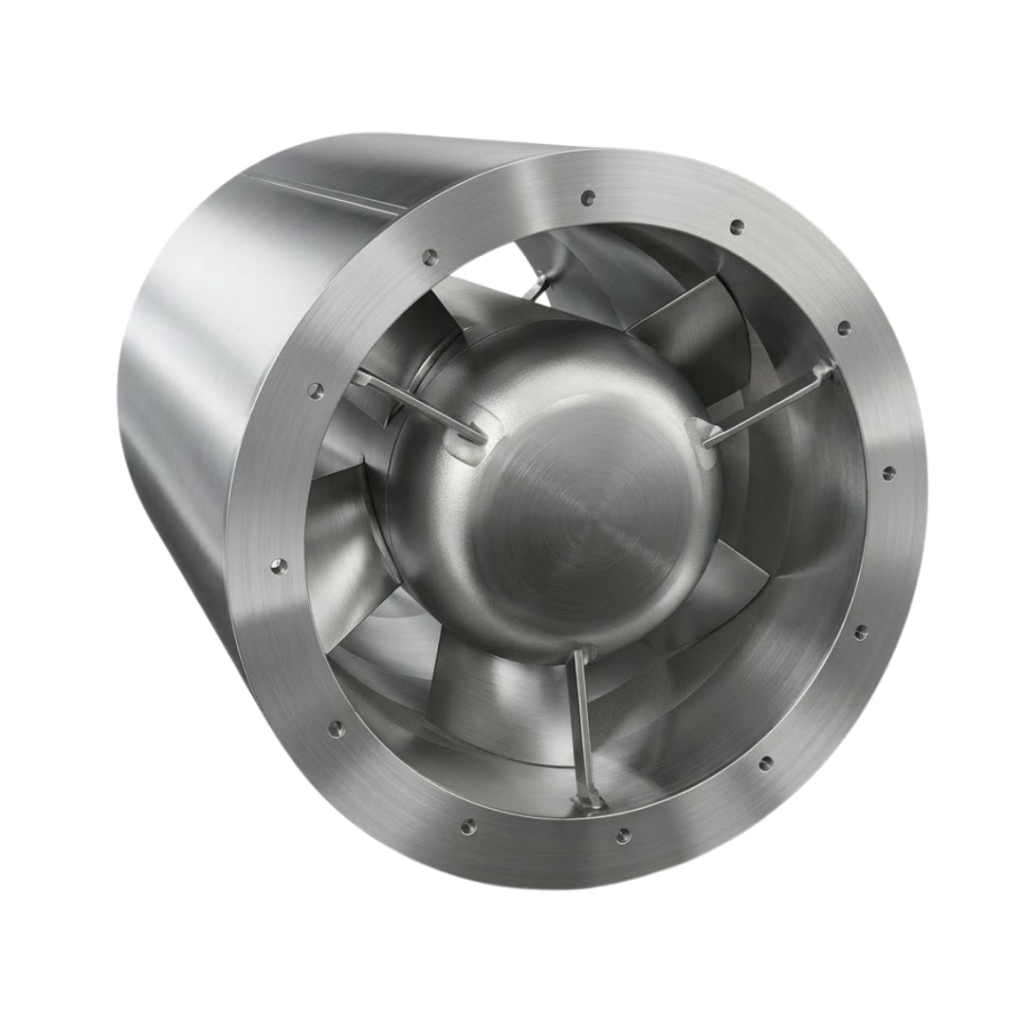

Cilíndricos – CA, CPA, MCA, MCPA

UNIDADES MÉTRICAS E/OU INGLESAS

Os atenuadores de ruído denominados CA e CPA têm as suas dimensões padronizadas em unidades inglesas, e os denominados MCA e MCPA são métricos, permitindo a perfeita concordância de diâmetros dos atenuadores com a tubulação ou o equipamento a ser atenuado, seja qual for o sistema de unidades adotado.

“POD” DE ABSORÇÃO ACÚSTICA

Os modelos CPA e MCPA possuem um miolo de absorção acústica, “POD”, concêntrico com calota aerodinâmica, que tem a função de ampliar a capacidade de atenuação de ruído.

TAMANHOS

A linha Standard possui diversos diâmetros de atenuadores cilíndricos e cada diâmetro com 2 comprimentos padronizados: 1D e 2D. 1D significa que o comprimento é igual ao diâmetro interno do atenuador e 2D que o comprimento é igual ao dobro do diâmetro. Outros comprimentos e diâmetros podem ser fabricados sob consulta ao departamento de Engenharia de Aplicações da SOMAX.

CARACTERÍSTICAS CONSTRUTIVAS

Os atenuadores de ruído cilíndricos da SOMAX são construídos com carcaça, estrutura do “POD” e calota aerodinâmica em chapa de aço galvanizado. O enchimento das células absorvedoras de ruído é feito com EUROLON® e a proteção da mídia de absorção é feita com chapa de aço perfurada e galvanizada.

EUROLON® - Mídia de Absorção Acústica

A composição do EUROLON® consiste de lã de vidro semi-rígida com densidade controlada, tratada com adesivo especial, recoberta com tecido de fibra de vidro com diâmetro de fios e malha especificamente projetados para a obtenção do melhor rendimento acústico, resultando em um material inerte, não higroscópico, não sujeito à putrefação, inóspito para insetos, animais daninhos, fungos e bactérias.

BS476 Parte 5: “Teste de Inflamabilidade para Materiais” Classe ‘P’.

BS476 Parte 6: “Teste de Propagação de Fogo para materiais” Índice de Performance (I) = 9.5P e Sub-índice (i) = 5.4.

BS476 Parte 7: “Teste de Propagação de Chamas em Superfície” Classe 1.

Conseqüentemente, o Eurolon® é classificado em “Class 0” de acordo com “Building Regulations E15

1976” e pelo “Lloyds Register of Shipping Certificate” é classificado como “Material having Low

Flame Spread Characteristics”, compreendendo inclusive o seu uso em “Offshore Installations”.

APLICAÇÕES

Os atenuadores de ruído cilíndricos CA, MCA, CPA e MCPA são indicados para uso no tratamento de ruído em aplicações industriais e comerciais, com ampla faixa de utilização em projetos de alta responsabilidade e qualidade de engenharia. Dentre as principais aplicações podem ser destacadas:

● Sistemas de ventilação ou exaustão com tubulação cilíndrica.

● Sistemas de ar condicionado, ventilação e exaustão em plataformas de petróleo.

● Sistemas de ventilação de minas e construções subterrâneas.

● Na admissão e descarga de jato-ventiladores em túneis rodoviários e/ou ferroviários.

● Na admissão de ventiladores centrífugos.

● Na admissão e descarga de ventiladores axiais ou vane-axiais.

● Na redução de ruído de chillers a ar e torres de resfriamento.
