ENTRADAS E SAÍDAS DE AR
Acabamento e Proteção

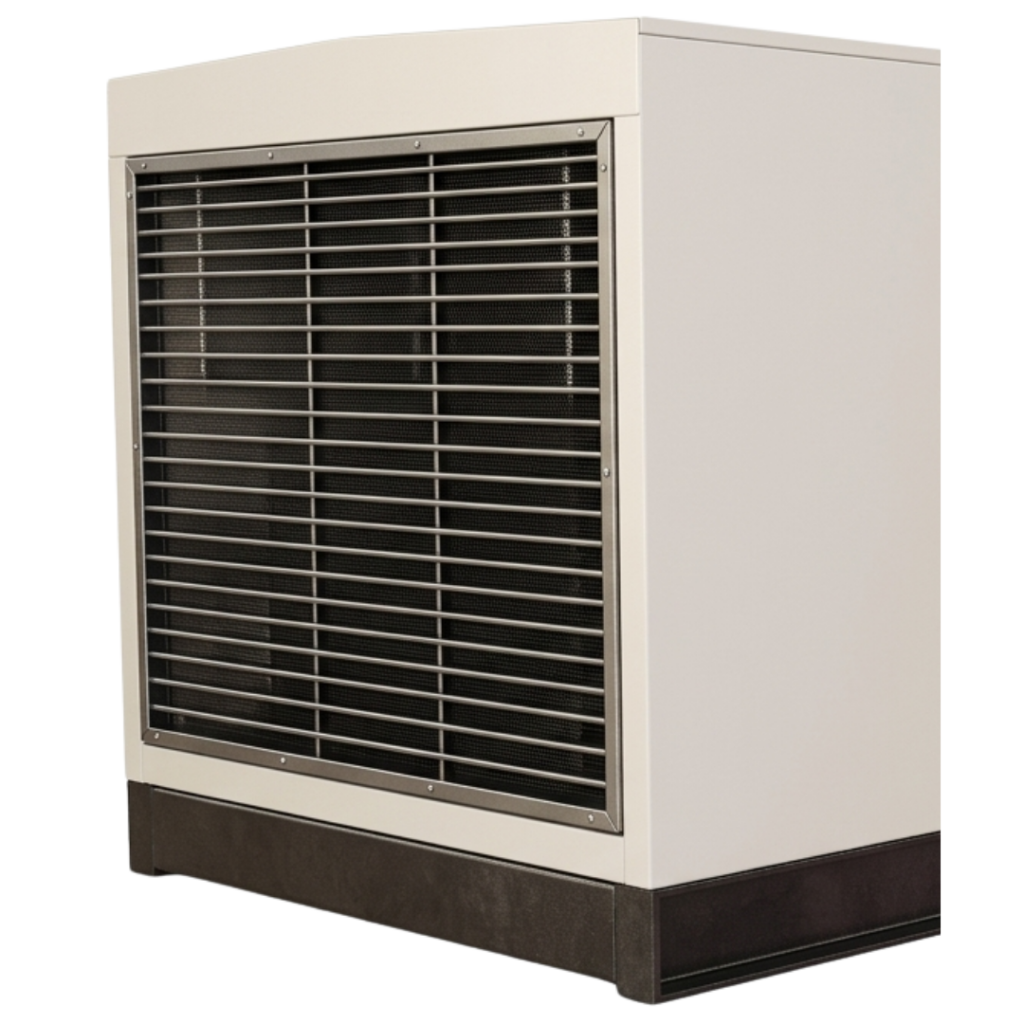

As venezianas VPA são formadas por um cojunto de aletas horizontais com inclinação determinada para obter menor resistência à passagem de ar e ao mesmo tempo impedir a penetração excessiva de água de chuva, com velocidades de passagem de até 4 m/s. Existem 2 perfis para as aletas, sendo um para entrada de ar (Modelo VPA-E) e outro descarga de ar (Modelo VPA-S).
APLICAÇÃO
As venezianas VPA são indicadas para acabamento e proteção em passagens de ar antes ou após o tratamento acústico. Por exemplo em:

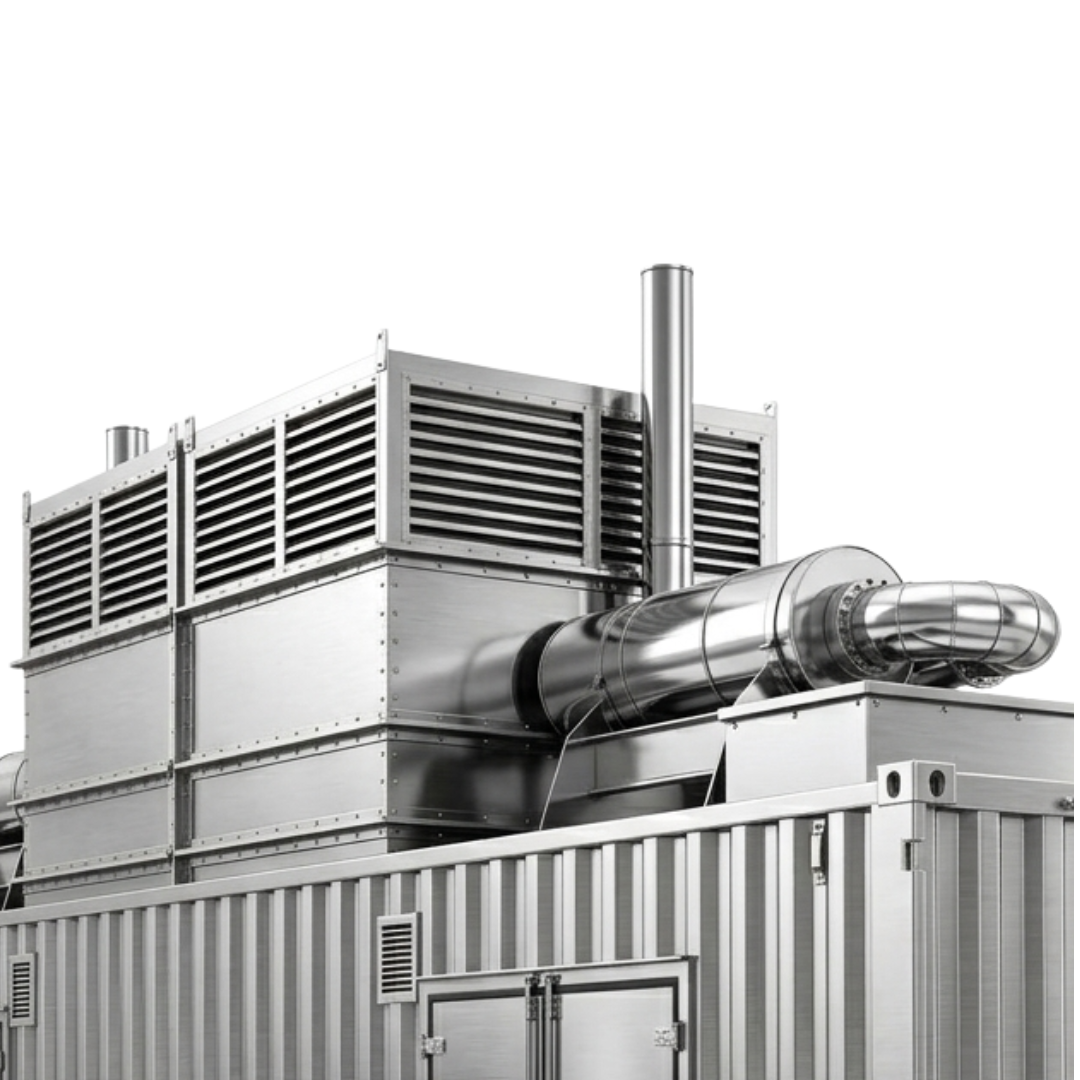

● Admissão ou descarga de ar de radiadores de geradores de energia.
● Admissão ou descarga de ar de sistemas de insuflamento ou exaustão de ar em geral.
● Passagens de ar sem ventilação forçada onde exista tratamento acústico.
● Acabamento pós ou pré-filtros, com acesso frontal opcional.
CONSTRUÇÃO
Com moldura e aletas de chapa de aço galvanizada, podem ter acabamento natural o serem pintadas na cor desejada (sob consulta). Podem ser montadas em módulos, aparafusadas ou rebitadas, fixas, basculantes com dobradiças ou de correr.
DIMENSÕES DOS PAINÉIS DE VENEZIANAS
Cada módulo pode ter a largura máxima de 1200 mm com altura máxima de 3000 mm. Os módulos podem ser instalados lado a lado, formando uma superfície com dimensões ilimitadas, desde que as estruturas de sustentação sejam aptas a suportar a carga estática e dinâmica do conjunto e da passagem do ar.
SAND TRAP - SSL

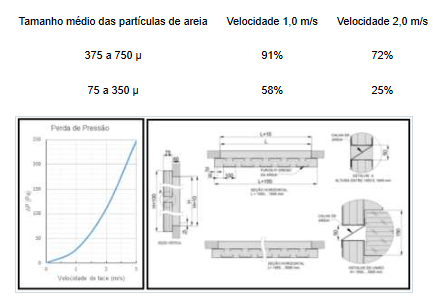

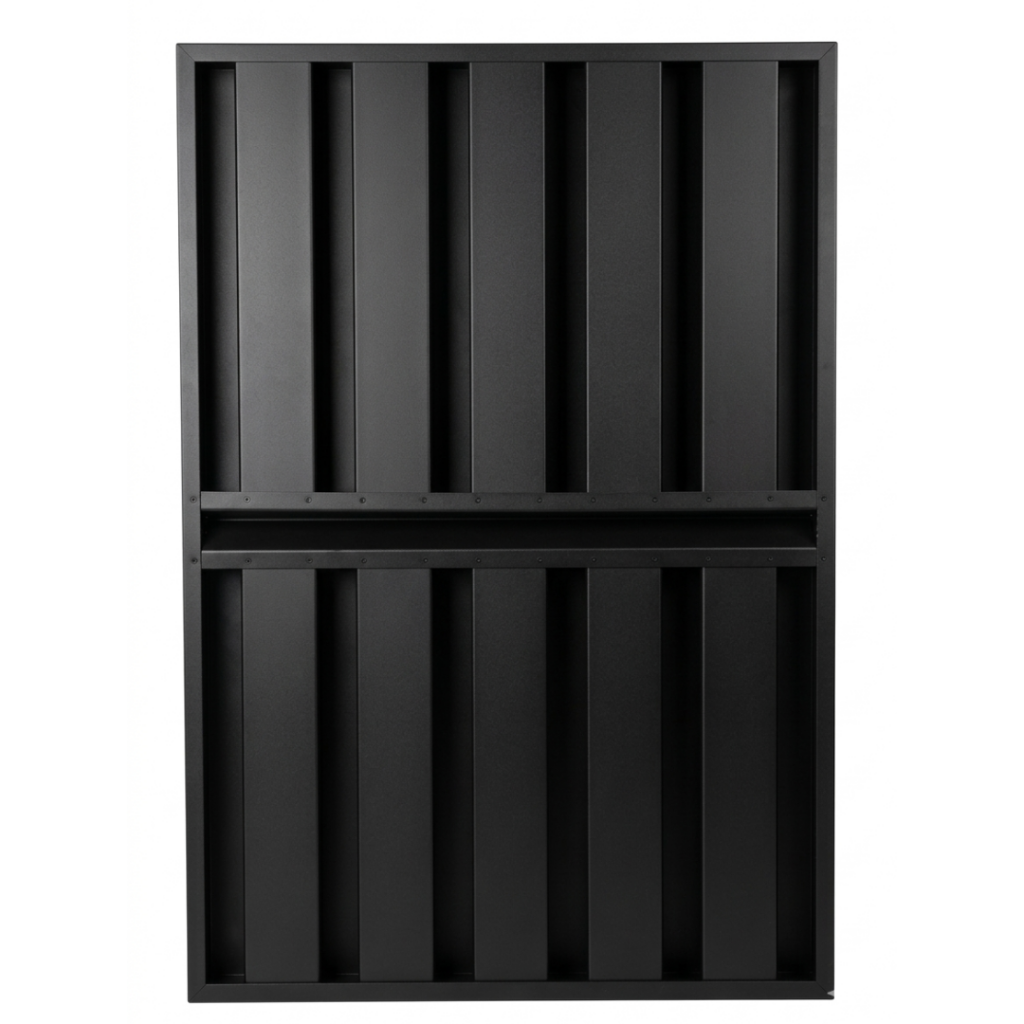

Eliminador ou Separador de Areia, “SAND TRAP”, modelo SSL, é utilizado em tomadas de ar externo em regiões sujeitas à ventos carregados de areia. Sua função é proteger ambientes e máquinas do excesso de areia que exista no exterior. É utilizado em sistemas de geração de energia e sistemas de ar condicionado ou trocadores térmicos, instalados em zonas desérticas ou nas proximidades de dunas e praias onde seja normal o arraste de areia pelo vento.
CONSTRUÇÃO
Construção standard em chapas e perfis de aço galvanizado. Também estão disponíveis construções em aço carbono, aço inoxidável ou alumínio, sob consulta.
ACESSÓRIOS OPCIONAIS
● Filtros adicionais.
● Tela de proteção contra animais.
● Pintura especial.
● Calha de areia (emenda vertical).
● Fecho e dobradiças.
SISTEMAS DE FIXAÇÃO E ACESSO
A construção standard é entregue sem furação nos flanges, os furos devem ser feitos pelo usuário ou devem ser utilizados parafusos auto-perfurantes. Sob consulta podem ser fornecidos os flanges já furados, ou outros métodos de fixação e/ou acesso, tais como dobradiças para abertura horizontal ou vertical e fechos.
LHV - LABIRINTO HORIZONTAL DE VENTILAÇÃO

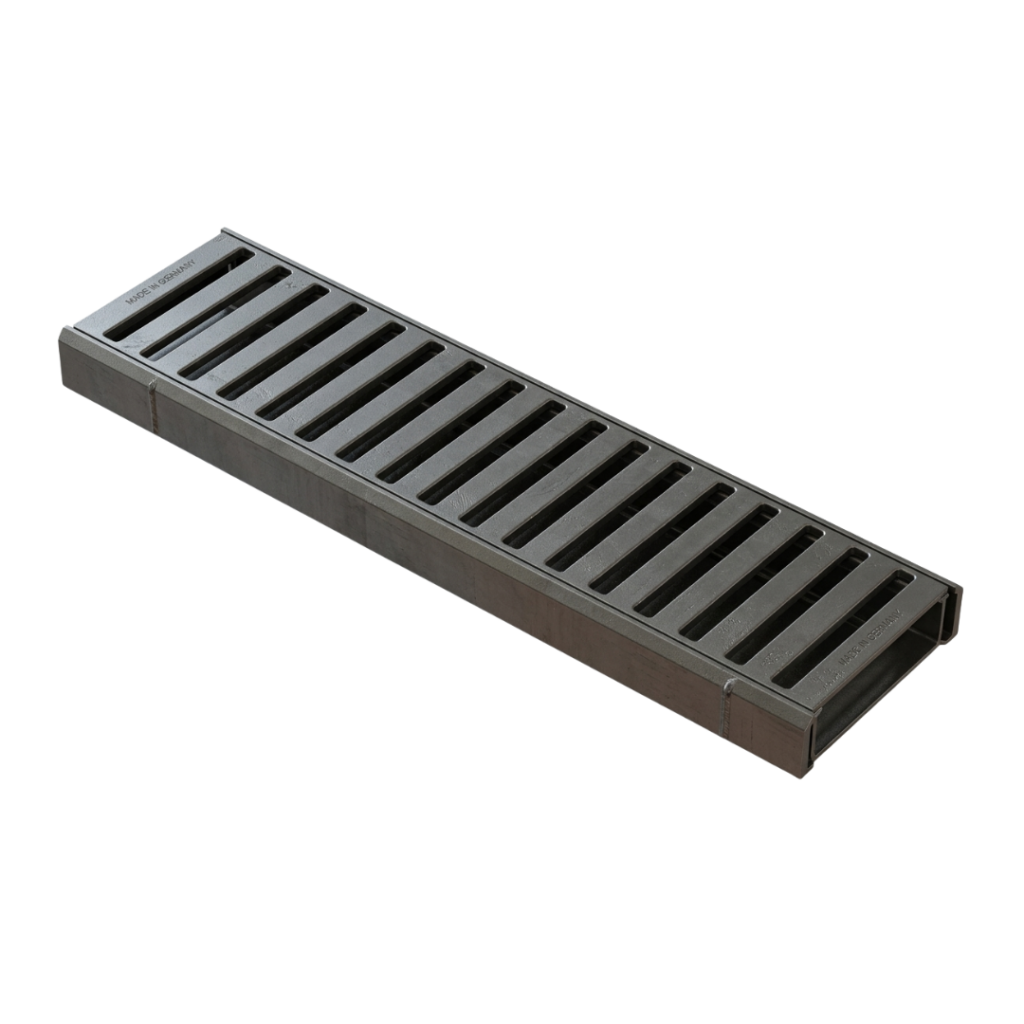

Os labirintos de ventilação LHV são equipamentos destinados a propiciar abertura para ventilação ou exaustão em tetos, telhados e superfícies horizontais sem que haja a penetração da água da chuva. São equipamentos complementares aos sistemas de ventilação ou exaustão, podendo ainda ser compostos por módulos de proteção acústica, que reduz a passagem de ruído, e também pode ser provido de tela de proteção para evitar a entrada de animais e objetos transportados pelo vento.
AS VANTAGENS PRINCIPAIS SÃO:
→ Baixa perda de carga
→ Alta proteção contra penetração de água
→ Exaustão natural ou por convecção
→ Resistente a corrosão e à ação de ventos e intemp
→ Construção em módulos que permitem a montagem de um eixo contínuo de ventilação
→ Pode ser instalado com alguma inclinação de acordo com cada projeto (sob consulta)
→ Vãos de apoio sob medida mediante solicitação em cada projeto
→ Dimensões sob medida de acordo com cada projeto
CONSTRUÇÃO PADRÃO
→ base de aço (alumínio ou inox são opcionais sob consulta)
→ Labirinto e calhas de alumínio (inox é opcional sob consulta)
ACESSÓRIOS OPCIONAIS
→ Células acústicas modelo RAS com EUROLON®, invólucro em aço galvanizado (alumínio ou inox são opcionais sob consulta)
→ Tela de proteção em alumínio (polimérica ou inox são opcionais sob consulta)
→ Pintura opcional em diversos padrões e normas (sob consulta)
Os labirintos de ventilação LHV podem ser entregues desmontados, para montagem no campo por equipe autorizada e capacitada para tal, indicada pela SOMAX, reduzindo o custo de transporte, ou podem ser entregues com os módulos montados e as peças de conexão separadas, para instalação direta no teto ou telhado.
