ISOLADORES SUSPENSOS

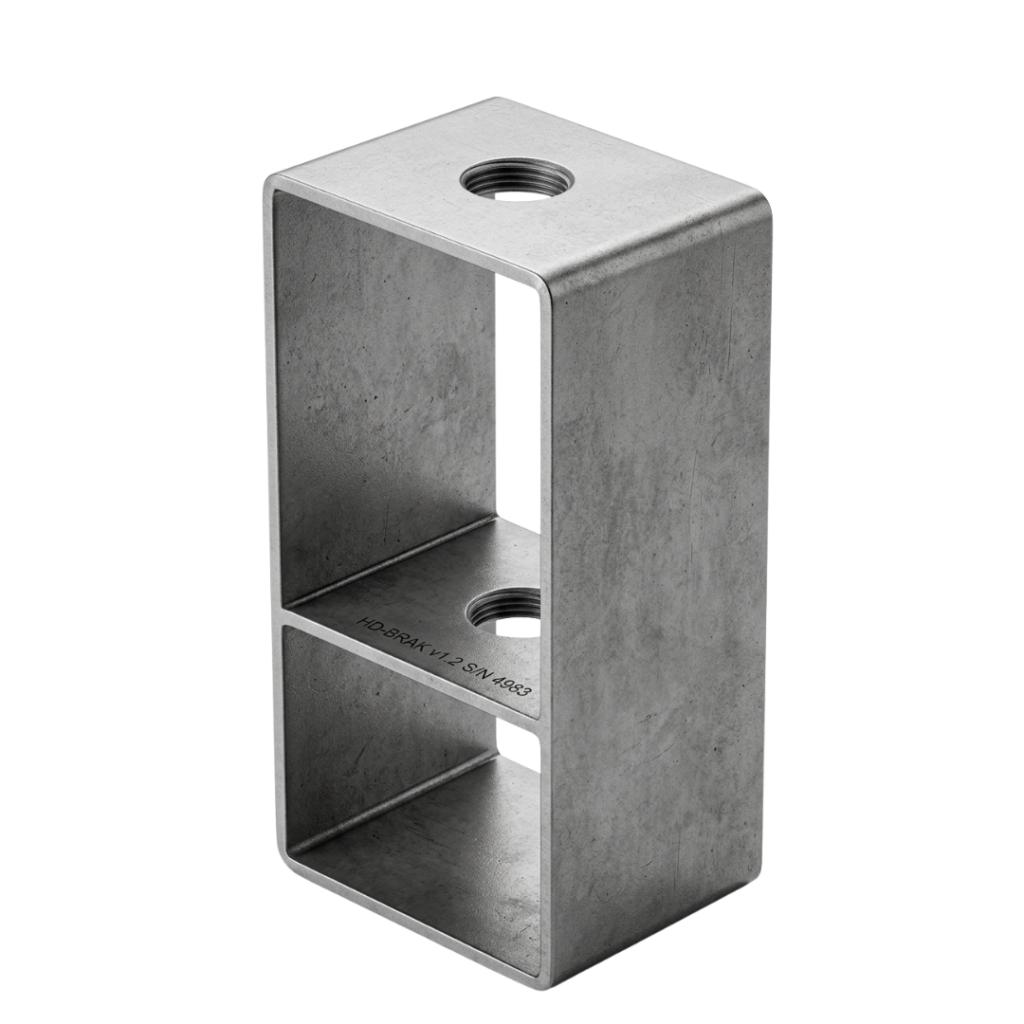

ISOLADORES SUSPENSOS | FH – Isolador de Fibra de Vidro
Os suportes Kinetics Modelo FH são recomendados para isolamento de ruídos de alta frequência produzidos por equipamentos suspensos e dutos de tubulação. Os suportes FH incorporam uma almofada de isolamento de fibra de vidro moldada e codificada, fixada a uma placa de transferência de carga de aço e a um suporte estampado ou soldado. Os suportes permitem um desalinhamento da haste de sustentação em um arco de 30°. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhar. As almofadas de fibra de vidro são feitas de fibras de vidro recozidas finas (0,00027″ de diâmetro), estabilizadas por meio de sobrecarga severa durante a fabricação e, em seguida, revestidas com uma membrana elastomérica flexível e impermeável à umidade. A fibra de vidro é única, pois sua frequência natural é constante em uma ampla faixa de carga operacional e sua rigidez aumenta proporcionalmente à carga aplicada. Os suportes de isolamento de fibra de vidro Modelo FH estão disponíveis em tamanhos com capacidades de 250 a 900 libras, com deflexão de 0,18 a 0,27″. Os suportes Kinetics Modelo FH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos ou elétricos suspensos, ventiladores de linha e de exaustão, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo FH são recomendados para isolar qualquer fonte suspensa de vibração ou ruído de frequência audível, localizada próxima a uma área que necessita de silêncio absoluto.
O isolamento acústico de sistemas de tubulação e dutos em relação à estrutura de um edifício é um uso típico dos suportes Modelo FH.
Tubulações localizadas a até 100 diâmetros de tubo da conexão com equipamentos mecânicos devem ser isoladas com molas modelo SFH e suportes de fibra de vidro para controlar a transmissão de vibrações de baixa frequência, bem como ruídos.
Sistemas de teto com alta perda de transmissão sonora podem ser isolados eficazmente por hangares do modelo FH. Para isolar fontes de ruído predominantemente de baixa frequência, como aeronaves em sobrevoo, recomenda-se o uso de hangares do modelo SFH.
Os suportes do modelo FH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com haste roscada.
Especificações
Os isoladores de vibração com requisitos de deflexão estática máxima sob condições de carga operacional não superiores a 0,70″ devem ser suportes constituídos por um inserto de fibra de vidro moldado pré-comprimido, completo com placa de transferência de carga e montado em um suporte de aço estampado ou soldado.
O inserto de fibra de vidro deve ser revestido individualmente com uma membrana elastomérica flexível e impermeável à umidade.
O inserto deverá ser moldado a partir de fibras de vidro com diâmetros não superiores a 0,00027″ e com um módulo de elasticidade de 10,5 milhões de PSI.
A frequência natural dos isoladores de vibração de fibra de vidro deve ser essencialmente constante na faixa de carga operacional do equipamento suportado. Os isoladores de vibração devem ser codificados para indicar sua capacidade de carga.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou indicados nos documentos do projeto.
O conjunto de isolamento de vibração deverá ser o Modelo FH, fabricado pela Kinetics Noise Control, Inc.

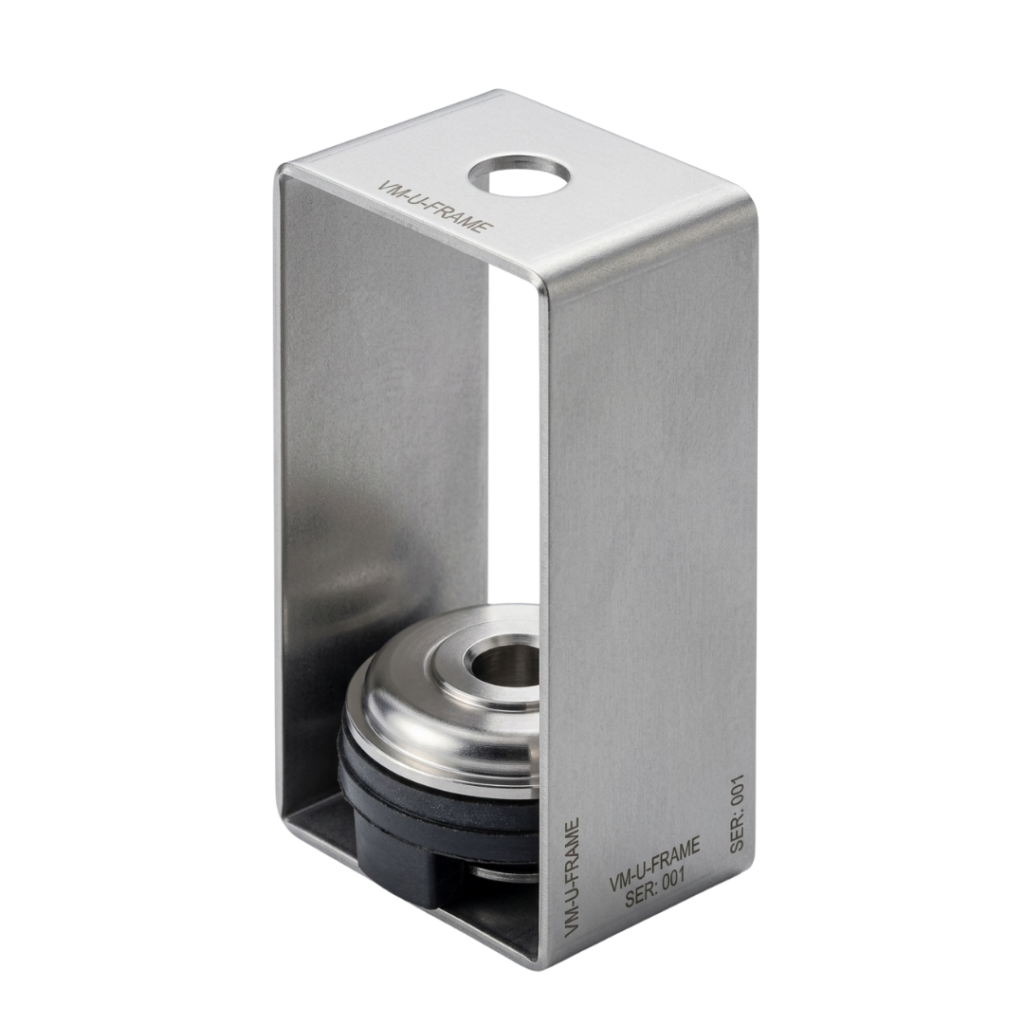

ISOLADORES SUSPENSOS | RH – Isolador de Neoprene
Os suportes de isolamento de vibração Kinetics Modelo RH são projetados para reduzir a transmissão de vibração e ruído produzidos por tubulações e dutos de equipamentos suspensos. Os suportes RH incorporam um inserto de elastômero com código de cores e uma placa de carga, montados em um suporte estampado ou soldado. Os suportes Modelo RH representam uma utilização exclusiva de elastômero, carregando o material em cisalhamento, em vez de compressão, aumentando a deformação admissível sem acelerar a deterioração.
Os suportes RH permitem um desalinhamento da haste de suporte em um arco de 30°. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhar. Os suportes estão disponíveis com deflexões de 5 mm a 15 mm (0,20″ a 0,57″) e capacidades de até 907 kg (2.000 lbs). Os suportes RH podem ser escolhidos quando o custo inicial precisa ser minimizado.
Os suportes Kinetics Modelo RH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores em linha e de exaustão, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Model RH são usados para isolar fontes suspensas de vibração de frequência audível ou para isolamento de ruído em sistemas de tubulação e dutos.
Os suportes do modelo RH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com haste roscada.
Os suportes do modelo RH estão disponíveis em uma ampla gama de opções de carga e deflexão estática de até 0,57″ (15 mm) e podem ser fornecidos com acessórios que economizam mão de obra para adaptação a sistemas de suspensão com cabos ou cintas.
Especificações
Isoladores de vibração com requisitos de deflexão estática máxima sob condições de carga operacional não superiores a 0,57″ (15 mm) devem ser suportes constituídos por um inserto de elastômero em cisalhamento envolto em um suporte de aço soldado e provido de uma tampa de transferência de carga estampada.
O inserto de elastômero deve ser moldado a partir de compostos resistentes a óleo, deve ter código de cores para indicar a capacidade de carga e ser selecionado para operar dentro da sua faixa de carga publicada.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir o desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou conforme indicado nos documentos do projeto.
O conjunto de suspensão para isolamento de vibração deverá ser do modelo RH, fabricado pela Kinetics Noise Control, Inc.
Características
Isolador de ruído de elastômero sob cisalhamento
Deflexões estáticas de até 0,57″ (15 mm)
Capacidade de carga de até 907 kg (2000 lbs).
Inserir código de cores para capacidade de carga
Suporte de aço à prova de falhas com sobrecarga de 500%
Projeto de suporte com desalinhamento de haste admissível de 30°

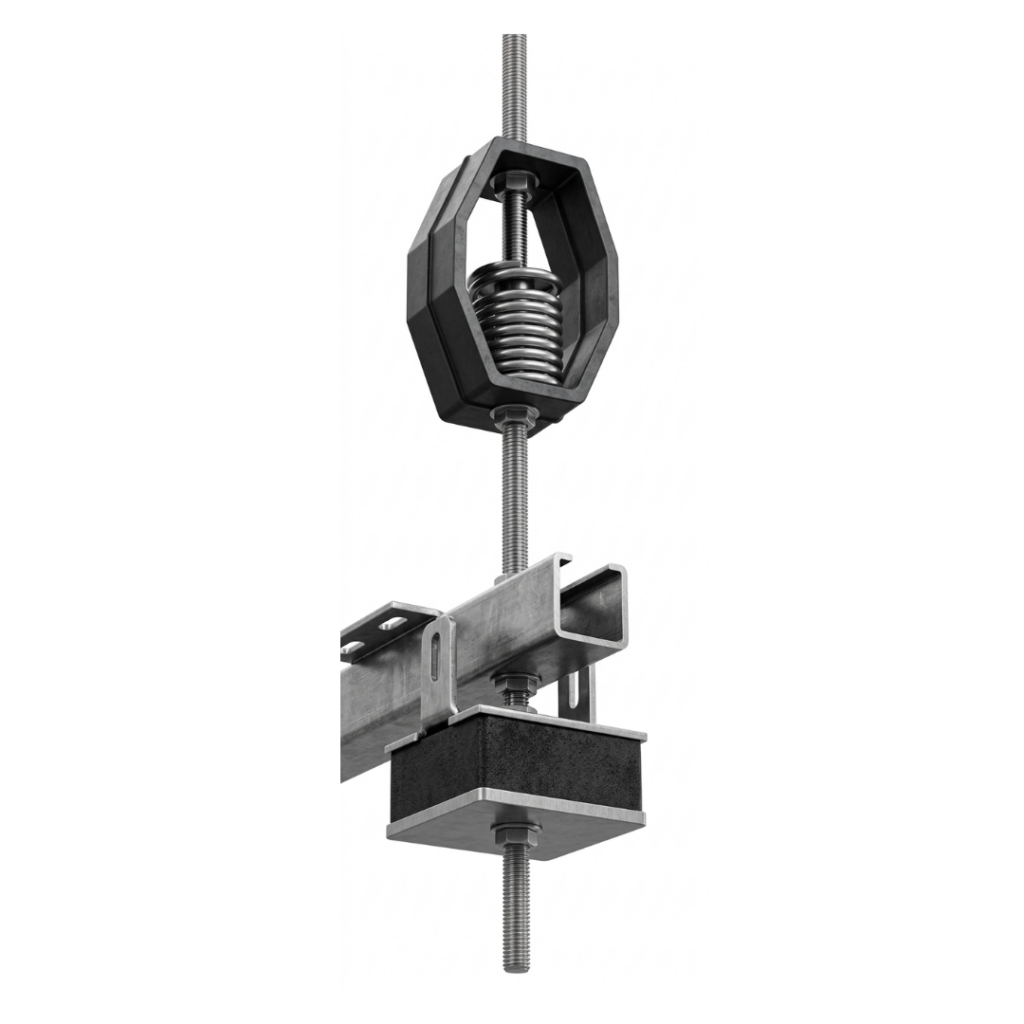

ISOLADORES SUSPENSOS | SH-1 e SH-2 – Isolador de Mola
• Tampa autocentrante patenteada
• Suporte e mola helicoidal com revestimento em pó epóxi
Como funciona o sistema de autocentragem sem tampa curta:
Os degraus indexados na tampa da mola correspondem aos diâmetros padrão das arruelas para o diâmetro da haste apropriado. A arruela e a haste permanecem centradas na tampa.
DESCRIÇÃO
Os suportes de isolamento de vibração Kinetics Model SH são projetados para reduzir a transmissão de vibrações e ruídos produzidos por equipamentos e tubulações suspensos.
Os suportes SH incorporam um elemento de mola com código de cores e alta deflexão, uma tampa de mola que evita curto-circuito e uma almofada de isolamento acústico, montados em um suporte estampado ou soldado. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. Os suportes SH permitem um desalinhamento da haste de suporte em um arco de 30° sem curto-circuito. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhar. Os suportes estão disponíveis com deflexões de 25 a 50 mm (1″ a 2″) e capacidades de 16 a 1588 kg (35 a 3500 lbs) para suportes com deflexão de 25 mm (1″) e de 16 a 1475 kg (35 a 3250 lbs) para suportes com deflexão de 50 mm (2″). Os suportes SH são eficazes no isolamento da vibração produzida por equipamentos de baixa rotação. Os suportes Kinetics Modelo SH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores de linha e de exaustão, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SH são recomendados para uso no isolamento de fontes de vibração de frequência inaudível, localizadas próximas a áreas críticas livres de vibração.
Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinete e tubulações e dutos próximos a equipamentos mecânicos, são usos típicos dos suportes do Modelo SH.
Os suportes do modelo padrão SH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com hastes metálicas roscadas.
Os suportes do modelo SH estão disponíveis em uma ampla gama de opções de carga e deflexão estática, e podem ser fornecidos com acessórios que economizam mão de obra para pré-carregamento, ou com placas de posicionamento para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos, com requisito mínimo de deflexão estática superior a 0,4″ (10 mm), devem ser suportes constituídos por uma mola de aço autoportante e lateralmente estável e uma arruela elastomérica em série, montadas em um suporte de aço estampado ou soldado.
O suporte deverá ter acabamento em revestimento em pó à base de epóxi. O fabricante deverá fornecer testes laboratoriais independentes que comprovem que o suporte com esse acabamento suportou um mínimo de 1.000 horas de exposição à névoa salina, conforme a norma ASTM B117, sem apresentar sinais de corrosão.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
O suporte de isolamento deve incorporar tampas de mola com degraus indexados que correspondam ao diâmetro da arruela da haste do suporte, de tamanho apropriado, para manter a haste centrada na tampa da mola e reduzir o desalinhamento da haste.
As tampas de mola são protegidas pela patente americana número 5.653.426.
As molas devem ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
As molas devem ser selecionadas para proporcionar as deflexões estáticas de operação mostradas na Tabela de Isolamento de Vibração ou conforme indicado nos documentos do projeto. As molas devem ser codificadas por cores ou identificadas de outra forma para indicar a capacidade de carga.
Os suportes de isolamento de vibração devem ser do modelo SH, fabricados pela Kinetics Noise Control, Inc.

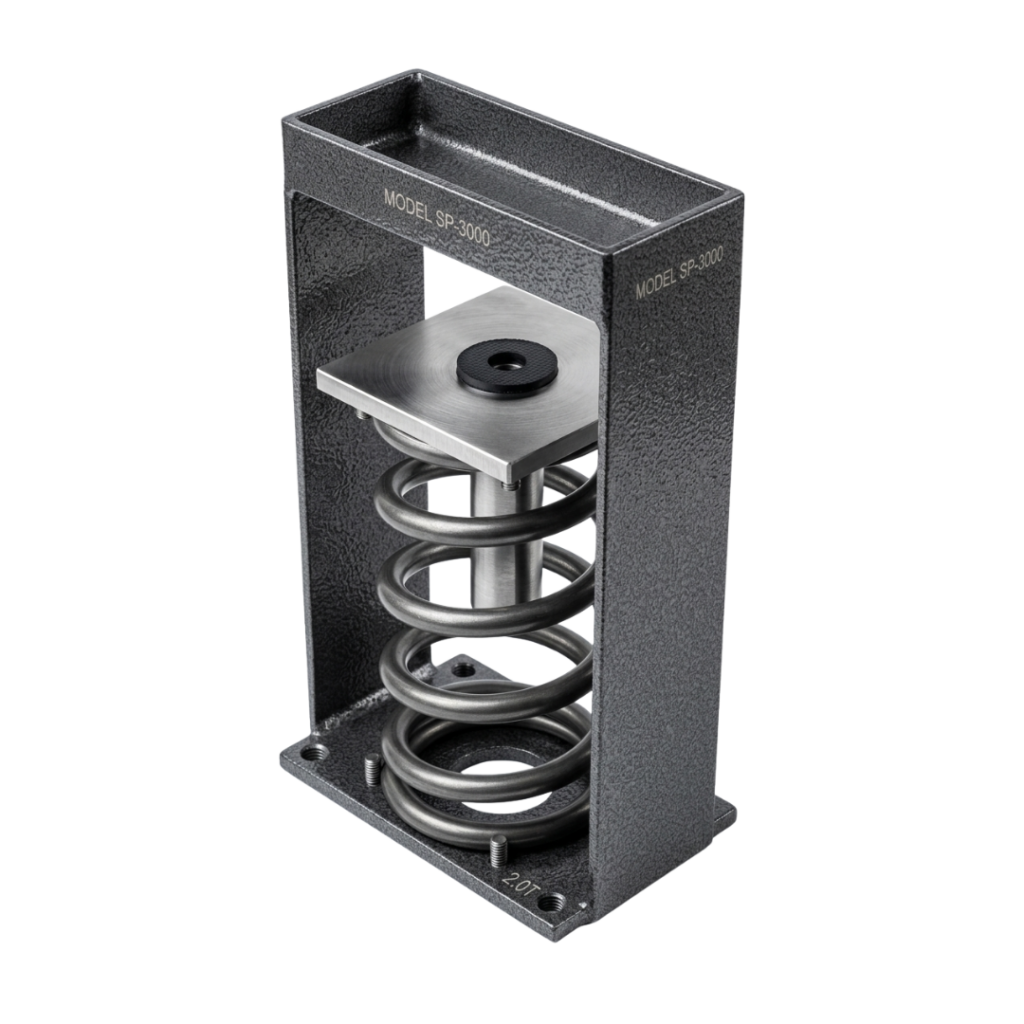

ISOLADORES SUSPENSOS | SH-4 – Isolador de Mola “pesado”
Os suportes de isolamento de vibração Kinetics Modelo SH são projetados para reduzir a transmissão de vibração e ruído produzidos por equipamentos e tubulações suspensos. Os suportes SH incorporam um elemento de mola de alta deflexão com código de cores, placa de transferência de carga e almofada de isolamento de ruído, montados em um suporte estampado ou soldado. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. Os suportes SH permitem um desalinhamento da haste de suporte em um arco de 30° sem curto-circuito. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhar. Os suportes estão disponíveis com deflexões de 102 mm (4,00″) e capacidades de 46 a 1747 kg (100 a 3850 lbs). Os suportes SH são eficazes no isolamento de vibrações produzidas por equipamentos de baixa rotação. Os suportes Kinetics Modelo SH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores em linha e de exaustão, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SH são recomendados para uso no isolamento de fontes de vibração de frequência inaudível localizadas próximas a áreas críticas livres de vibração.
Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinete e tubulações e dutos próximos a equipamentos mecânicos, são usos típicos dos suportes do Modelo SH.
Os suportes do modelo padrão SH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com hastes metálicas roscadas.
Os suportes do modelo SH estão disponíveis em uma ampla gama de opções de carga e deflexão estática, e podem ser fornecidos com acessórios que economizam mão de obra para pré-carregamento, ou com placas de posicionamento para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos, com requisito de deflexão estática mínima superior a 0,4″ (10 mm), devem ser suportes constituídos por uma mola de aço autoportante e lateralmente estável e uma arruela elastomérica em série, montadas em um suporte de aço estampado ou soldado.
O suporte deverá ter acabamento em revestimento em pó à base de epóxi. O fabricante deverá fornecer testes laboratoriais independentes que comprovem que o suporte com esse acabamento suportou um mínimo de 1.000 horas de exposição à névoa salina, conforme a norma ASTM B117, sem apresentar sinais de corrosão.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
As molas devem ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
As molas devem ser selecionadas para fornecer as deflexões estáticas de operação mostradas na Tabela de Isolamento de Vibração ou conforme especificado.
Conforme indicado nos documentos do projeto. As molas devem ser codificadas por cores ou identificadas de outra forma para indicar a capacidade de carga.
O isolamento de vibração deverá ser do modelo SH, fabricado pela Kinetics Noise Control, Inc.

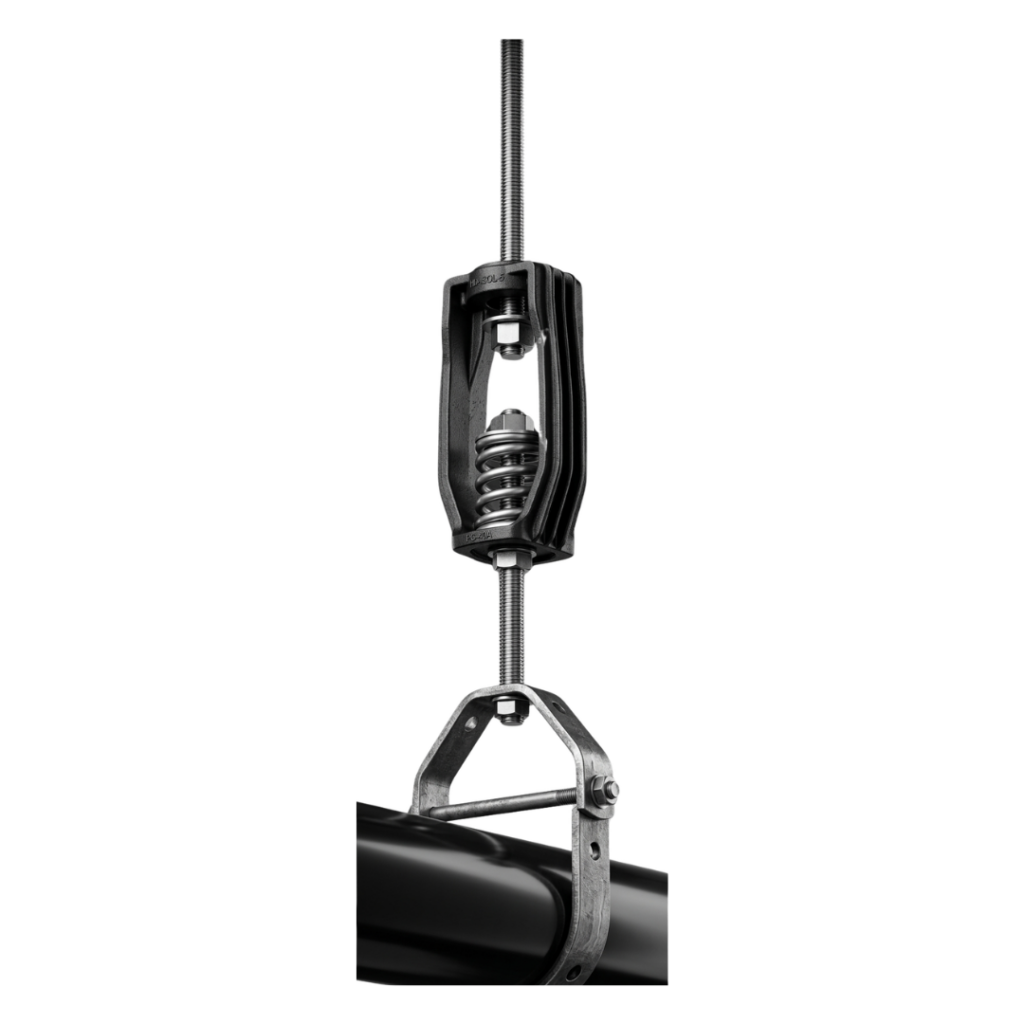

ISOLADORES SUSPENSOS | SRH-1 e SRH-2 – Mola e Neoprene
Tampa patenteada com autocentragem
Suporte e mola helicoidal com revestimento em pó epóxi
Como funciona o sistema de autocentragem sem tampa curta:
Os degraus indexados na tampa da mola correspondem aos diâmetros padrão das arruelas para o
diâmetro da haste apropriado. A arruela e a haste permanecem centradas na tampa.
DESCRIÇÃO
Os suportes de isolamento de vibração SRH da Kinetics Model consistem em molas de aço independentes, de grande diâmetro e lateralmente estáveis, em série com um inserto de elastômero resistente ao cisalhamento, montadas em um suporte estampado ou soldado. Os suportes incorporam um elemento de mola de alta deflexão com código de cores, placa de transferência de carga e um isolador elastomérico de 10 mm (0,4″) de deflexão, também com placa de transferência de carga. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. Os suportes permitem um desalinhamento da haste de sustentação em um arco de 30° sem curto-circuito. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhas. Os suportes estão disponíveis com deflexões de 30 a 61 mm (1,20″ a 2,40″) e capacidades de 16 a 1588 kg (35 a 3500 lbs). Os suportes do modelo SRH são superiores aos suportes que incorporam apenas uma mola, que pode transmitir ruído através da construção totalmente metálica, e aos suportes que incorporam apenas almofadas antirruído, que transmitem vibrações de baixa frequência que uma mola isolaria. Os suportes combinados do modelo SRH da Kinetics são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos. Ventiladores suspensos de baixa velocidade, transformadores, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SRH são utilizados para isolar fontes suspensas de ruído e vibração, tanto audíveis quanto inaudíveis. Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinete e tubulações e dutos próximos a equipamentos mecânicos, são aplicações típicas dos suportes Modelo SRH. Sistemas de forro com alta perda de transmissão sonora podem ser isolados com o uso dos suportes Modelo SRH no sistema de suspensão do forro.
Os suportes do modelo padrão SRH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com hastes metálicas roscadas.
Os suportes do modelo SRH estão disponíveis em uma ampla gama de opções de carga e deflexão estática e podem ser fornecidos com acessórios que economizam mão de obra para adaptação a sistemas de suspensão com cabos ou cintas, podendo ser pré-carregados ou fornecidos com placas de posicionamento para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos com requisito mínimo de deflexão estática superior a 0,4″ (10 mm), e onde vibrações de alta e baixa frequência devem ser isoladas, devem ser suportes constituídos por uma mola lateralmente estável em série com um inserto de elastômero resistente ao cisalhamento, completo com placas de transferência de carga e montado em um suporte de aço estampado ou soldado.
O suporte deverá ter acabamento em revestimento em pó à base de epóxi. O fabricante deverá fornecer testes laboratoriais independentes que comprovem que o suporte com esse acabamento suportou um mínimo de 1.000 horas de exposição à névoa salina, conforme a norma ASTM B117, sem apresentar sinais de corrosão.
O inserto de elastômero deve ser moldado a partir de compostos resistentes a óleo e deve ser codificado por cores para indicar a capacidade de carga, sendo selecionado para operar dentro da sua faixa de carga especificada.
O elemento de mola deve ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
As molas devem ser codificadas por cores ou identificadas de outra forma para indicar a capacidade de carga.
O suporte de fixação deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
O suporte de suspensão deve incorporar tampas de mola com degraus indexados que correspondem ao diâmetro da arruela da haste de suspensão de tamanho apropriado para manter a haste centrada na tampa de mola e reduzir o desalinhamento da haste. As tampas de mola são protegidas pela patente americana número 5.653.426.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou indicados nos documentos do projeto.
ISOLADORES SUSPENSOS | SRH-4 – Mola e Neoprene “pesado”
Tampa patenteada com autocentragem
Suporte e mola helicoidal com revestimento em pó epóxi
Como funciona o sistema de autocentragem sem tampa curta:
Os degraus indexados na tampa da mola correspondem aos diâmetros padrão das arruelas para o
diâmetro da haste apropriado. A arruela e a haste permanecem centradas na tampa.
DESCRIÇÃO
Os suportes de isolamento de vibração SRH da Kinetics Model consistem em molas de aço independentes, de grande diâmetro e lateralmente estáveis, em série com um inserto de elastômero resistente ao cisalhamento, montadas em um suporte estampado ou soldado. Os suportes incorporam um elemento de mola de alta deflexão com código de cores, placa de transferência de carga e um isolador elastomérico de 10 mm (0,4″) de deflexão, também com placa de transferência de carga. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. As molas são revestidas com pintura eletrostática a pó e possuem classificação de 1000 horas em névoa salina, conforme a norma ASTM B-117. Os suportes permitem um desalinhamento da haste de sustentação em um arco de 30° sem curto-circuito. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhas. Os suportes estão disponíveis com deflexões de 104 mm a 112 mm (4,09″ a 4,40″) e capacidades de 46 kg a 1747 kg (100″ a 3850 lbs). Os suportes do modelo SRH são superiores aos suportes que incorporam apenas uma mola, que transmitem ruído através da construção totalmente metálica, e aos suportes que incorporam apenas almofadas antirruído, que Transmite vibrações de baixa frequência que uma mola pode isolar. Os suportes combinados Kinetics Modelo SRH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores suspensos de baixa velocidade, transformadores, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SRH são utilizados para isolar fontes suspensas de ruído e vibração, tanto audíveis quanto inaudíveis. Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinete e tubulações e dutos próximos a equipamentos mecânicos, são aplicações típicas dos suportes Modelo SRH. Sistemas de teto com alta perda de transmissão sonora podem ser isolados com o uso dos suportes Modelo SRH no sistema de suspensão do teto.
Os suportes Modelo SRH padrão são enviados totalmente montados e prontos para instalação em sistemas de suspensão com hastes metálicas roscadas.
Os suportes do modelo SRH estão disponíveis em uma ampla gama de opções de carga e deflexão estática e podem ser fornecidos com acessórios que economizam mão de obra para adaptação a sistemas de suspensão com cabos ou cintas, podendo ser pré-carregados ou fornecidos com placas de posicionamento para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos com requisito mínimo de deflexão estática superior a 0,4″ (10 mm), e onde vibrações de alta e baixa frequência devem ser isoladas, devem ser suportes constituídos por uma mola de aço lateralmente estável em série com um inserto de elastômero resistente ao cisalhamento, completo com placas de transferência de carga e montado em um suporte de aço estampado ou soldado.
O suporte deverá ter acabamento em revestimento em pó à base de epóxi. O fabricante deverá fornecer testes laboratoriais independentes que comprovem que o suporte com esse acabamento suportou um mínimo de 1.000 horas de exposição à névoa salina, conforme a norma ASTM B117, sem apresentar sinais de corrosão.
O inserto de elastômero deve ser moldado a partir de compostos resistentes a óleo e deve ser codificado por cores para indicar a capacidade de carga, sendo selecionado para operar dentro da sua faixa de carga publicada.
O elemento de mola deve ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
As molas devem ser codificadas por cores ou identificadas de outra forma para indicar a capacidade de carga.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou indicados nos documentos do projeto.
O conjunto de suporte de isolamento combinado com inserção de neoprene deverá ser o Modelo SRH, fabricado pela Kinetics Noise Control, Inc.

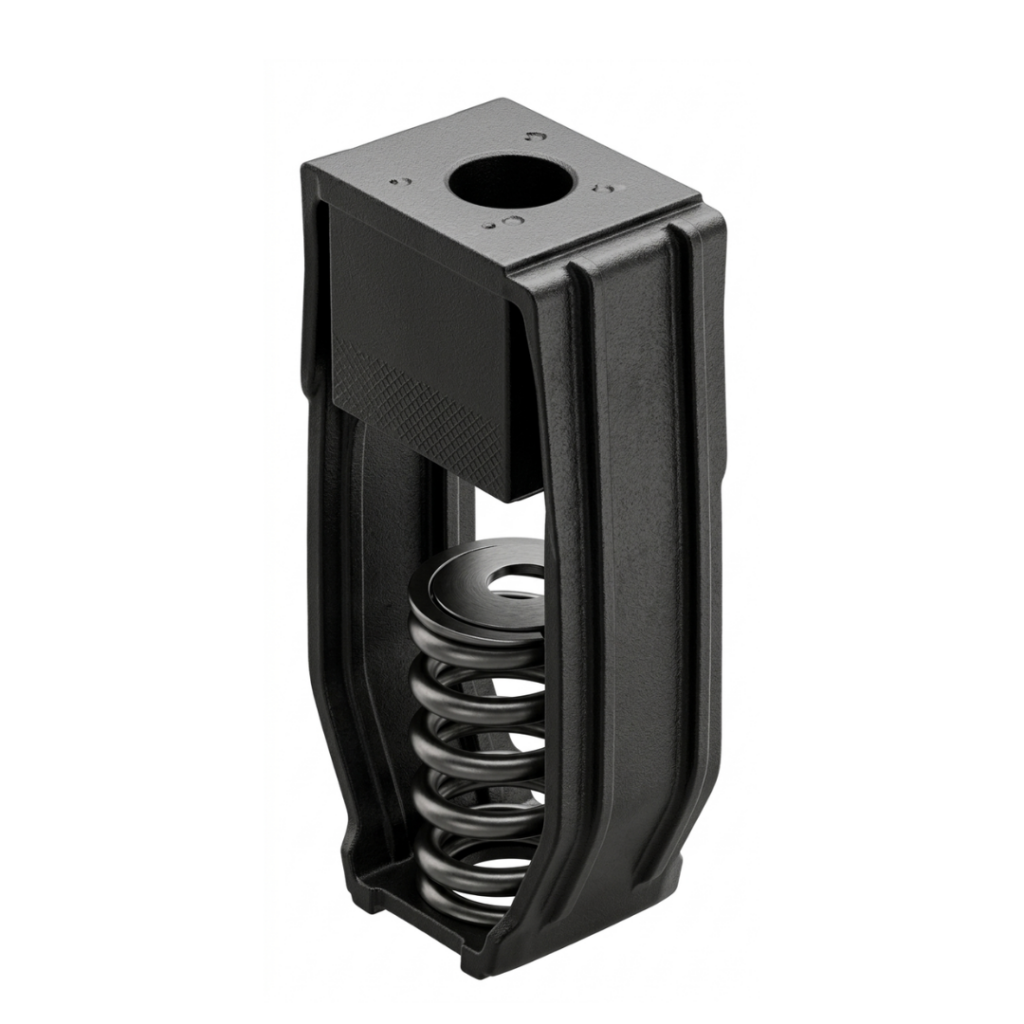

ISOLADORES SUSPENSOS | SFH-1 e SFH-2 – Mola e fibra de vidro
Tampa autocentrante patenteada
Suporte e mola helicoidal com revestimento em pó epóxi
Como funciona o sistema de autocentragem sem tampa curta:
Os degraus indexados na tampa da mola correspondem aos diâmetros padrão das arruelas para o diâmetro da haste apropriado. A arruela e a haste permanecem centradas na tampa.
DESCRIÇÃO
Os suportes de isolamento de vibração Kinetics Model SFH consistem em molas de aço independentes, de grande diâmetro e lateralmente estáveis, em série com um inserto de fibra de vidro moldado e pré-comprimido, montado em um suporte estampado ou soldado. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
Os suportes permitirão o desalinhamento da haste de sustentação em um arco de 30° sem curto-circuito.
Os suportes de isolamento suportam uma sobrecarga de 500% sem falhar. Os suportes modelo SFH são superiores aos suportes que incorporam apenas uma mola, que pode transmitir ruído através da construção totalmente metálica, e aos suportes que incorporam apenas almofadas antirruído, que podem transmitir vibrações de baixa frequência que uma mola isolaria. Os suportes estão disponíveis com deflexões de 26 a 56 mm (1,04″ a 2,20″) e capacidades de 16 a 1588 kg (35 a 3500 lbs). Os suportes combinados modelo SFH da Kinetics são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores suspensos de baixa velocidade, transformadores, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SFH são recomendados para uso próximo a áreas criticamente silenciosas, isolando qualquer fonte suspensa de ruído e vibração, tanto audível quanto inaudível. Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinetes e tubulações e dutos próximos a equipamentos mecânicos, são usos típicos dos suportes Modelo SFH.
Sistemas de forro com alta perda de transmissão sonora podem ser isolados eficazmente com o uso de suportes modelo SFH no sistema de suspensão do forro. Este modelo de suporte é particularmente adequado para uso em sistemas de forro isolados, utilizados para proteger espaços de salas de equipamentos mecânicos, sobrevoos de aeronaves e isolamento acústico similar, envolvendo predominantemente ruídos de baixa frequência.
Os suportes Standard Model SFH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com haste roscada.
Os suportes do modelo SFH estão disponíveis em uma ampla gama de opções de carga e deflexão estática e podem ser fornecidos com acessórios que economizam mão de obra para adaptação a sistemas de suspensão com cabos ou cintas, podendo ser pré-carregados ou fornecidos com placas para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos com requisito mínimo de deflexão estática superior a 0,4″ (10 mm), e onde se pretende isolar vibrações de alta e baixa frequência, devem ser suportes constituídos por uma mola de aço lateralmente estável em série com um inserto de fibra de vidro moldado pré-comprimido, completos com uma placa de carga e montados em um suporte de aço estampado ou soldado.
O inserto de fibra de vidro deve ser revestido individualmente com uma membrana elastomérica flexível e impermeável à umidade. O inserto deve ser moldado a partir de fibras de vidro com diâmetros não superiores a 0,00027″ (6,8 micrômetros) e com um módulo de elasticidade de 10,5 milhões de PSI (738.223 kg/cm²).
A frequência natural dos isoladores de vibração de fibra de vidro deve ser essencialmente constante na faixa de carga operacional do equipamento suportado.
O elemento de mola deve ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
Os isoladores de vibração devem ser codificados por cores ou identificados de outra forma para indicar a capacidade de carga.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir o desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
O suporte de suspensão deve incorporar tampas de mola com degraus indexados que correspondem ao diâmetro da arruela da haste de suspensão de tamanho apropriado para manter a haste centrada na tampa de mola e reduzir o desalinhamento da haste. As tampas de mola são protegidas pela patente americana número 5.653.426.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou indicados nos documentos do projeto.
O conjunto de suspensão de isolamento combinado com inserto de fibra de vidro deverá ser o Modelo SFH, fabricado pela Kinetics Noise Control, Inc.
ISOLADORES SUSPENSOS | SFH-4 – Mola e fibra de vidro “pesada”
Tampa autocentrante patenteada
Suporte e mola helicoidal com revestimento em pó epóxi
Como funciona o sistema de autocentragem sem tampa curta:
Os degraus indexados na tampa da mola correspondem aos diâmetros padrão das arruelas para o diâmetro da haste apropriado. A arruela e a haste permanecem centradas na tampa.
DESCRIÇÃO
Os suportes de isolamento de vibração Kinetics Modelo SFH consistem em molas de aço independentes, de grande diâmetro e lateralmente estáveis, em série com um inserto de fibra de vidro moldado e pré-comprimido, montado em um suporte estampado ou soldado. Os suportes incorporam um elemento de mola de alta deflexão com código de cores e um isolador de fibra de vidro completo com placa de carga. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. As molas são revestidas com pintura eletrostática a pó e possuem classificação de resistência à névoa salina de 1000 horas, conforme a norma ASTM B-117. Os suportes permitem o desalinhamento da haste de apoio em um arco de 30° sem curto-circuito. Os suportes de isolamento suportam uma sobrecarga de 500% sem falhas. Os suportes Modelo SFH são superiores aos suportes que incorporam apenas uma mola, que pode transmitir ruído através da construção totalmente metálica, e aos suportes que incorporam apenas calços antirruído, que podem transmitir vibrações de baixa frequência que uma mola pode isolar. Os suportes estão disponíveis com deflexões de 104 a 112 mm (4,10″ a 4,40″) e capacidades de 46 a 1747 kg (100 a 3850 lb). Os suportes combinados Kinetics Modelo SFH são recomendados para o isolamento de vibrações produzidas por equipamentos mecânicos suspensos, ventiladores suspensos de baixa velocidade, transformadores, dutos, tubulações, etc.
APLICAÇÕES
Os suportes Kinetics Modelo SFH são recomendados para uso próximo a áreas criticamente silenciosas, isolando qualquer fonte suspensa de ruído e vibração, tanto audível quanto inaudível. Equipamentos mecânicos suspensos, como ventiladores em linha, ventiladores de gabinete, tubulações e dutos próximos a equipamentos mecânicos, são usos típicos dos suportes Modelo SFH.
Os suportes Standard Model SFH são enviados totalmente montados e prontos para instalação em sistemas de suspensão com haste roscada.
Os suportes do modelo SFH estão disponíveis em uma ampla gama de opções de carga e deflexão estática, e podem ser fornecidos com acessórios que economizam mão de obra para adaptação a sistemas de suspensão com cabos ou cintas, podendo ser pré-carregados ou fornecidos com placas para facilitar a montagem de tubulações em uma elevação fixa.
Especificações
Isoladores de vibração para equipamentos suspensos com requisito mínimo de deflexão estática superior a 0,4″ (10 mm), e onde se pretende isolar vibrações de alta e baixa frequência, devem ser suportes constituídos por uma mola de aço lateralmente estável em série com um inserto de fibra de vidro moldado pré-comprimido, completo com placa de carga e montado em um suporte de aço estampado ou soldado.
O suporte deverá ter acabamento em revestimento em pó à base de epóxi. O fabricante deverá fornecer testes laboratoriais independentes que comprovem que o suporte com esse acabamento suportou um mínimo de 1.000 horas de exposição à névoa salina, conforme a norma ASTM B117, sem apresentar sinais de corrosão.
O inserto de fibra de vidro deve ser revestido individualmente com uma membrana elastomérica flexível e impermeável à umidade.
O inserto deverá ser moldado a partir de fibras de vidro com diâmetros não superiores a 0,00027″ (6,8 micrômetros) e com um módulo de elasticidade de 10,5 milhões de PSI (738.223 kg/cm²).
A frequência natural dos isoladores de vibração de fibra de vidro deve ser essencialmente constante na faixa de carga operacional do equipamento suportado.
O elemento de mola deve ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
Os isoladores de vibração devem ser codificados por cores ou identificados de outra forma para indicar a capacidade de carga.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhar e para permitir o desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito.
Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão apresentados na Tabela de Isolamento de Vibração ou indicados nos documentos do projeto.
O conjunto de suspensão de isolamento combinado com inserto de fibra de vidro deverá ser o Modelo SFH, fabricado pela Kinetics Noise Control, Inc.

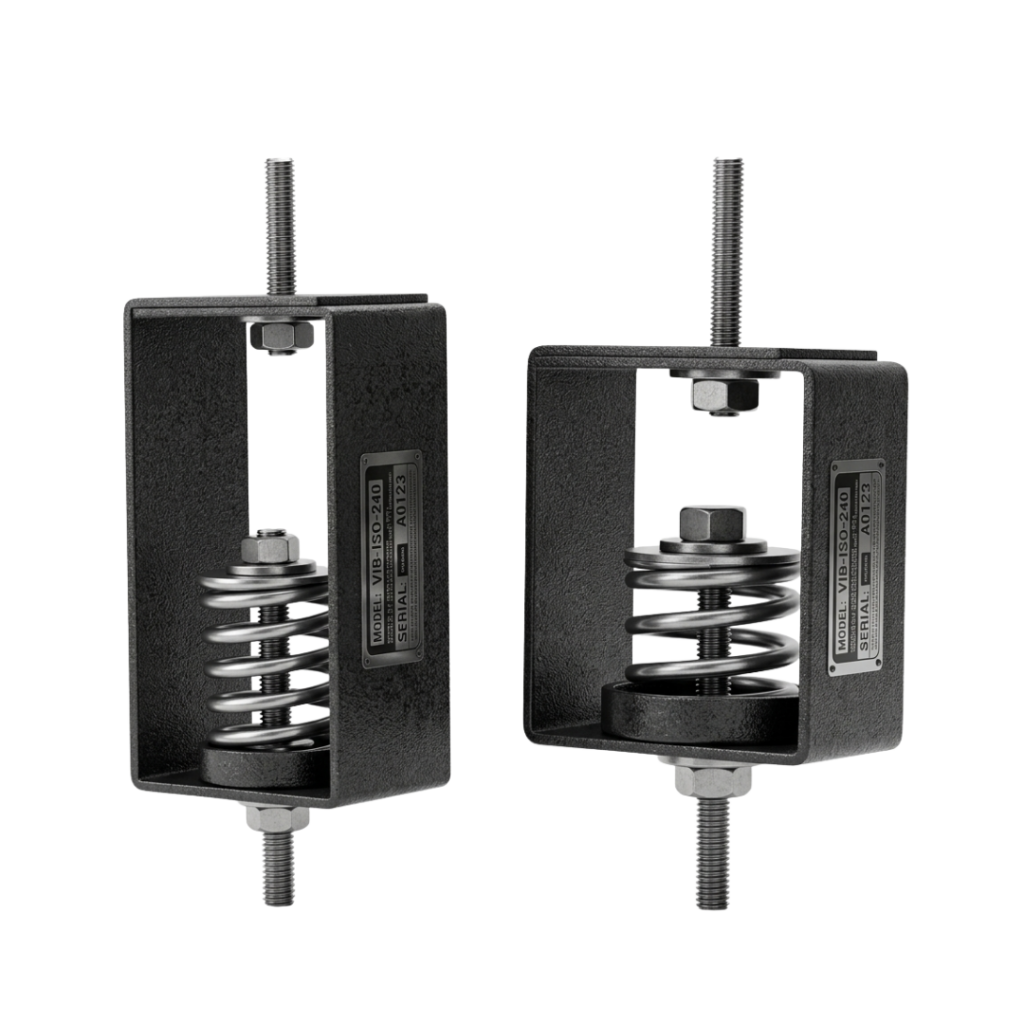

ISOLADORES SUSPENSOS| SHAA & SHAB – Molas “leves”
Suportes de isolamento de vibração de mola para serviço leve
DESCRIÇÃO
Os suportes de mola dos modelos SHAA e SHAB consistem em molas de aço independentes e lateralmente estáveis, em série com um elemento elastomérico moldado, montado em um suporte estampado e soldado. Os suportes são zincados e incorporam elementos de mola com código de cores. Para garantir a estabilidade, o elemento de mola possui uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal. Os suportes suportam uma sobrecarga de 500% sem falhar. Os suportes de mola estão disponíveis com deflexões de 13 mm a 25 mm (0,5″ a 1″) e capacidades de 7 kg a 32 kg (15 a 70 libras).
APLICAÇÕES
* Caixas de ventiloconvectores
* Ventiladores de baixa potência
* Tubulação
* Dutos de ventilação
Com o uso atual de materiais de construção mais leves em edifícios comerciais, escolas e hospitais, não é preciso muita energia para gerar problemas incômodos de vibração. Os suportes de isolamento de vibração SHAA e SHAB, feitos de borracha e mola, são projetados para fornecer isolamento de alta eficiência contra vibrações estruturais em aplicações com cargas pontuais mais leves. É importante que a mola esteja adequadamente tensionada para atingir a frequência natural desejada. O modelo SHAA proporciona uma deflexão de 25 mm (1″) com cargas de 11, 20 e 25 kg (25, 45 e 55 libras), enquanto o modelo SHAB proporciona uma deflexão de 13 mm (0,5″) com cargas de 7, 14 e 32 kg (15, 30 e 70 libras). Os suportes de isolamento de vibração SHAA e SHAB incluem tampas de borracha de neoprene moldadas na base, que mantêm a mola no lugar, protegem contra curto-circuito devido ao desalinhamento da haste e isolam contra vibrações de alta frequência provenientes do ruído da passagem das pás do ventilador. Esses suportes de isolamento de vibração são enviados completamente montados e são projetados para serem usados com hastes roscadas de até 3/8″ (10 mm) de diâmetro.
Especificações
Isoladores de vibração para equipamentos suspensos com requisito mínimo de deflexão estática superior a 7,5 mm (0,3″), e onde vibrações de alta e baixa frequência devem ser isoladas, devem ser suportes constituídos por uma mola lateralmente estável em série com uma tampa inferior de elastômero, montada em um suporte de aço estampado e soldado. O suporte estampado e soldado deve ter acabamento em galvanização eletrolítica. O inserto de elastômero deve ser moldado a partir de compostos resistentes a óleo e selecionado para operar dentro de sua faixa de carga especificada.
O elemento de mola deve ter uma rigidez lateral mínima de 1,0 vez a rigidez vertical nominal.
As molas devem ser codificadas por cores ou identificadas de outra forma para indicar a capacidade de carga.
O suporte de suspensão deve ser projetado para suportar uma sobrecarga de 500% sem falhas e permitir um desalinhamento da haste de suporte em um arco de 30° sem contato metal-metal ou outro curto-circuito. Os suportes de isolamento devem ser selecionados pelo fabricante para cada aplicação específica, de forma a atender aos requisitos de deflexão conforme mostrado na Tabela de Isolamento de Vibração ou conforme indicado nos documentos do projeto.
O conjunto de isolamento acústico com inserto de neoprene deve ser do modelo SHAA ou SHAB, fabricado pela Kinetics Noise Control, Inc.

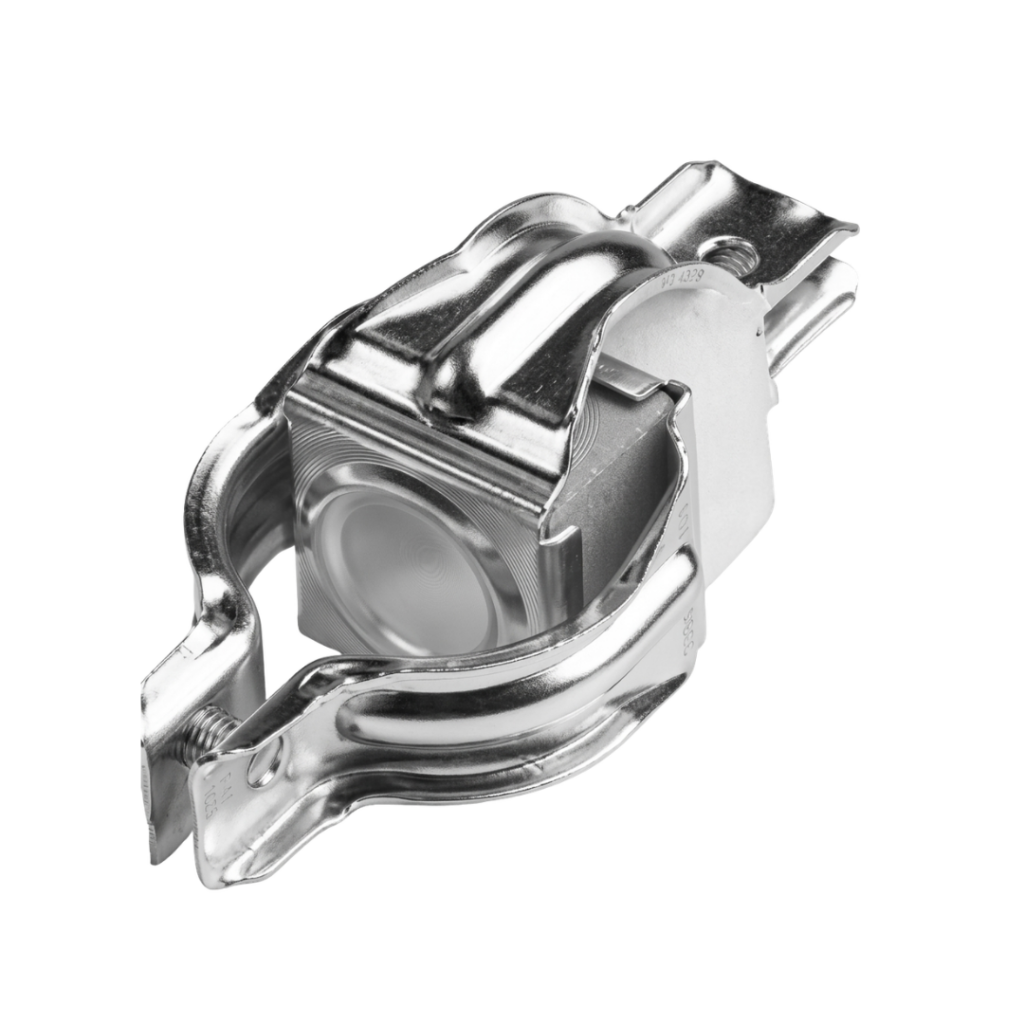

ISOLADORES SUSPENSOS AF| isolador de Fibra de Vidro
Os isoladores de vibrações tipo “hangers” em fibra de vidro, modelo AF, são especialmente desenhados como eliminadores de ruídos para uso em sistemas suspensos suportados por cabos, inclusive forros e dutos leves. Esses isoladores são uma combinação exclusiva de fibras inorgânicas de vidro permanentemente comprimidas e montadas com chapas galvanizadas estampadas e conformadas. Isso cria uma combinação essencialmente não corrosiva para uso em ambientes comerciais e de construção em geral. Arames galvanizados podem ser usados para acoplar diretamente o modelo AF ao objeto que ele irá sustentar e aos olhais de suporte na estrutura.
O “hanger” modelo AF está disponível basicamente em três capacidades de carga:
• Modelo AF-50 carga até 50 lbf (23 kgf), para cargas muito leves;
• Modelo AF-100 carga até 100 lbf (45 kgf), para cargas leves;
• Modelo AF-200 carga até 200 lbf (91 kgf), para cargas médias;
Características
• Fibra de vidro permanentemente resiliente
• Freqüência natural constante em toda a faixa de carga
• Capacidade de carga de 10 lbf a 200 lbf (4 kgf to 91 kgf)
• Desenhados para a segurança de 500% de sobrecarga
APLICAÇÕES
O isolador tipo “hanger” modelo AF é recomendado para uso em forros flutuantes isolados acusticamente ou em dutos e tubulações leves. Tetos acusticamente isolados e tubulações leves podem ser suportados pelos AF para bloquear a alta freqüência transmitida pela estrutura de suporte causada por equipamentos tais como transformadores, chillers e outras fontes, na faixa de frequências audíveis. Tetos mais pesados podem utilizar os isoladores AF para aumentar a perda de transmissão Sonora. Os isoladores AF são fornecidos totalmente montados e prontos para uso.
Especificações
Os isoladores de vibrações tipo “hangers” devem consistir de um elemento resiliente de fibra de vidro inorgânica comprimida contido em um suporte de aço galvanizado reforçado desenhado de modo que não haja “curto-circuito”.
Podendo ser fixado em cabos ou aramens metálicos de sustentação diretamente ou aparafusados com parafusos e porcas de ¼ de diâmetro. O isolador de fibra de vidro, moldada e composto por fibras produzidas por processo de multipla laminação o qual gera fibras de diâmetro nominal menor que 0.00022” (5.6 microns) e estabilizada por pré-compressão de 3 a 10 vezes a carga máxima do material utilizado. A estrutura envoltória de chapas galvanizadas pré-conformadas deve resistir a 5 vezes a carga máxima nominal do conjunto sem rompimento ou falha. Os isoladores de vibrações devem ser os modelo AF como fabricados pela Kinetics Noise Control e comercializados com exclusividade no Brasil pela SOMAX Ambiental & Acústica Ltda.
