VENEZIANAS ACÚSTICAS

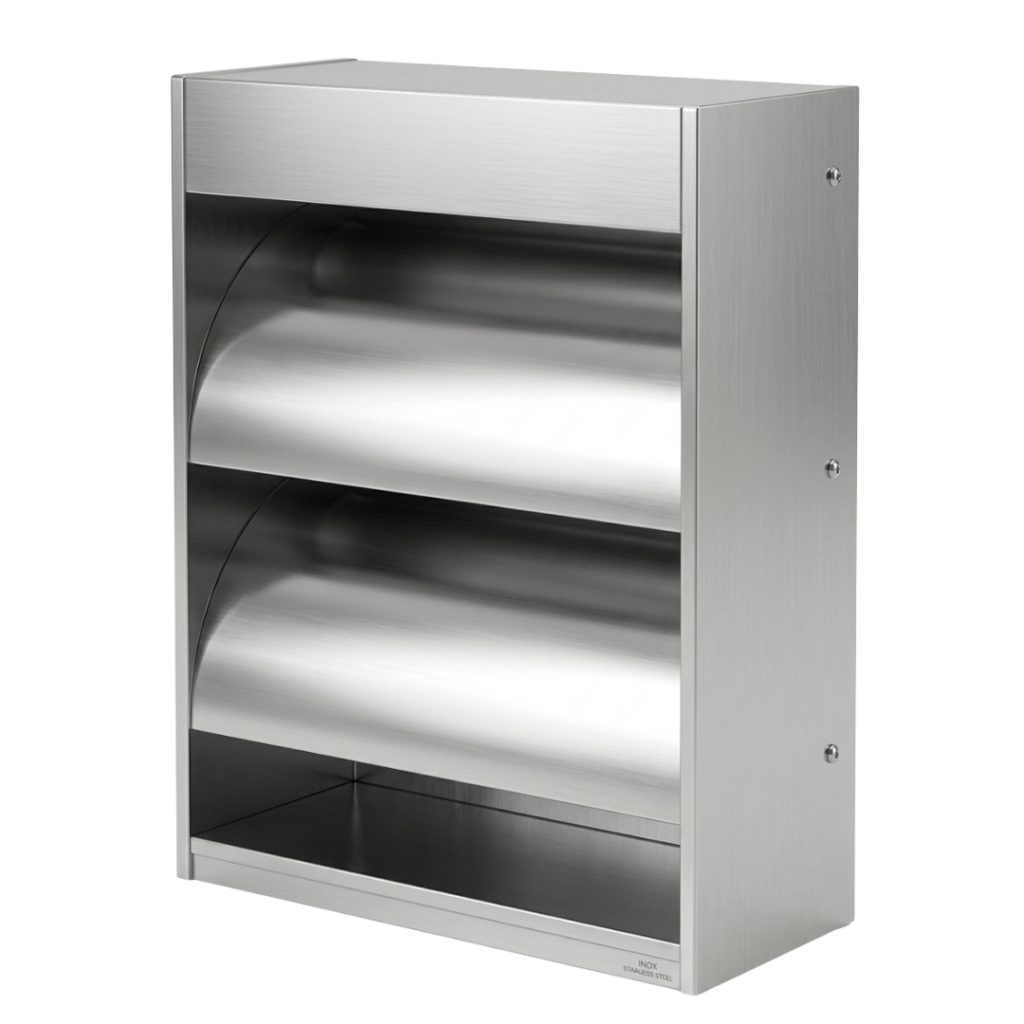

VENEZIANAS ACÚSTICAS NOISHIELD
As venezianas acústicas NOISHIELD® são venezianas de múltiplas aplicações as quais permitem a passagem do fluxo de ar ao mesmo tempo em que reduzem substancialmente o ruído. São disponíveis em 2 modelos R e LP, simples e dupla carreira e uma completa gama de tamanhos modulares padronizados. Isso significa que pode atender a uma grande faixa de requerimentos de performance, especialmente onde o espaço é limitado ou onde especificações arquiteturais tenham que ser atendidas. Em aplicações onde seja requerido acesso de um lado para o outro, “módulos-portas” podem ser fornecidos tanto para inclusão em paredes de venezianas, como para serem usados isoladamente.
Moldura externa metálica, fabricada em chapas de aço galvanizadas. As aletas, com perfil “airfoil”, possuem estrutura em chapa de aço galvanizada e proteção do material de absorção acústica com chapa perfurada galvanizada. Também estão disponíveis opcionalmente a construção em aço inoxidável, tanto para a moldura, quanto para as aletas e chapa perfurada. O material de absorção acústica é constituído de fibra mineral inerte, resistente à umidade, a putrefação e a animais ou insetos. Esse material pode ainda, opcionalmente, ser envelopado com filme impermeável com o objetivo de propiciar maior proteção contra impurezas e contra a penetração de água. As venezianas acústicas podem ter suas superfícies metálicas protegidas com pintura de base e acabamento de acordo com especificações próprias para usos industriais, navais, off-shore ou para adequar a cor de acabamento à estética ou norma do local onde serão aplicadas. Como acessório pode ser fornecida tela de proteção contra pássaros ou roedores.
CARACTERÍSTICAS
● Construção reforçada em aço galvanizado, aço inoxidável ou alumínio.
● Enchimento acústico inerte, a prova de insetos e umidade.
● Aletas de perfil “airfoil” para máxima redução de ruídos.
● Chapa perfurada na superfície absorvedora inferior.
● Pingadeira para evitar penetração de água de chuva.
● Apenas 305 mm (módulo simples) e 610 mm (módulo duplo).
● Disponível em diversos acabamentos de pintura e cores.
● Tamanhos modulares para montagem em qualquer dimensão.
● Aletas horizontais atendendo à performance acústica e estética.
● Tela de proteção opcional na entrada.

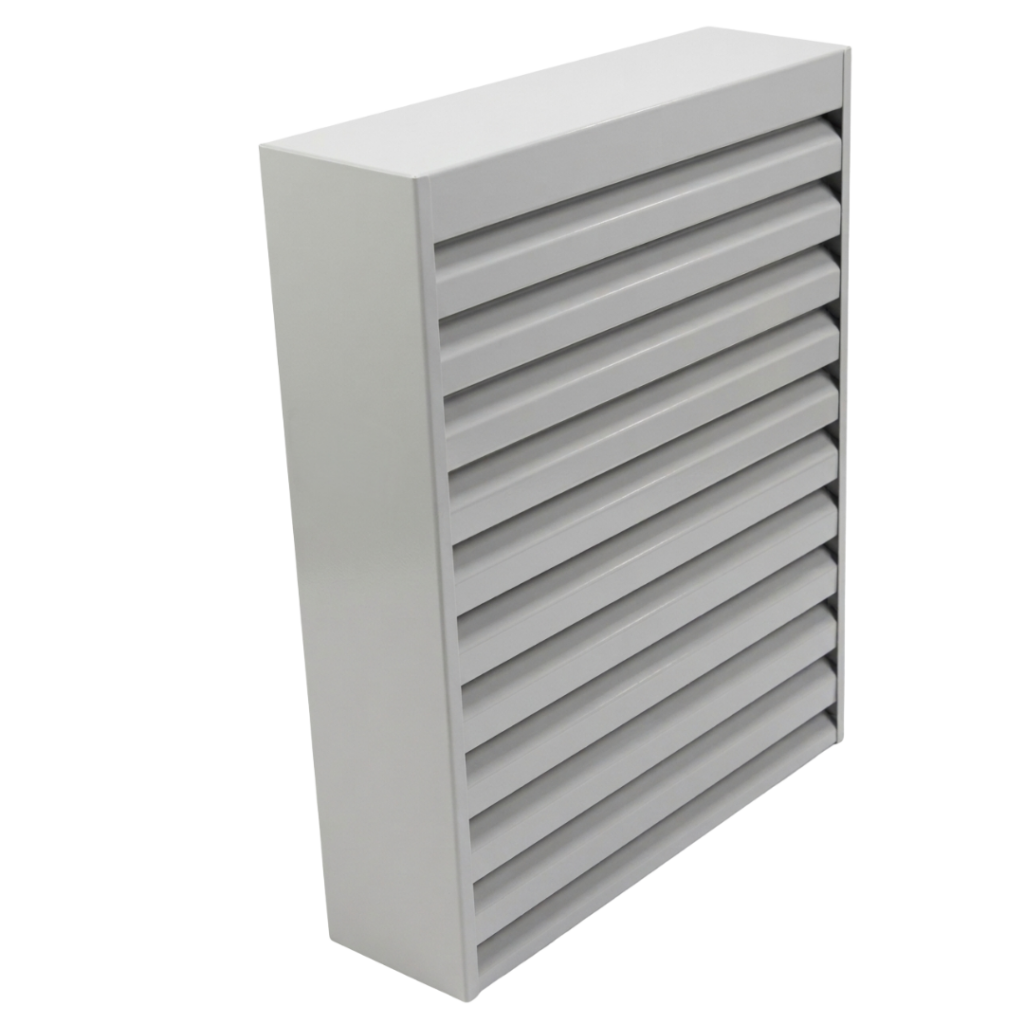

VENEZIANAS ACÚSTICAS SLIMSHIELD® QUIET-VENT
Um silencioso compacto com apenas 4 ou 6 polegadas (102 ou 152mm) de profundidade
RECURSOS
● Fácil de instalar.
● Baixa queda de pressão.
● Combinação entre silencioso e Louvre.
● Construção de aço galvanizado.
● Aço inoxidável e outros materiais disponíveis.
● Boas características de redução do ruído em todas as bandas de oitava.
● Tamanhos modulares podem ser facilmente montados em Louvre retilíneo de praticamente qualquer tamanho.
● Escolha de vários acabamentos duráveis em uma variedade de cores atrativas.
● A SOMAX desenvolve SLIMSHIELD® para cada especificação requisitada.
UTILIZAÇÕES:
SISTEMAS DE AR CONDICIONADO E EQUIPAMENTOS
● Retorno de Ar e Sistemas de Abastecimento.
● Sala de Equipamentos.
● Fans.
● Hospitais.
● Hotéis.
● Caldeiras.
● Salas de Conferência.
● Ar Condicionado e Equipamento de Refrigeração.
● Silenciadores Cross-Talk.
● Saídas de Banheiros e Cozinhas.
● Estúdio de Gravação e de Rádio.
● Abertura de Ventilação.
● Torres de Resfriamento.
● Bibliotecas.
● Computadores.
INDÚSTRIA, TRANSPORTE E CONSTRUÇÃO
● Enclausuramento de Máquinas.
● Conjuntos de Gerador a Diesel.
● Naval ou Fans de Propulsão.
● Turbinas a Gás.
● Resfriador a Óleo.
● Barreiras Acústicas.
● Motores Elétricos.
● Carros e Caminhões.
● Torres de Resfriamento Industrial.
● Trator.
● Locomotivas.
● Barreiras de Transformador.
● Resfriador a Ar.
● Bombas.
● Escavadeira.
● Compressores de Ar.
● Veículos a Diesel e Equipamentos.
COMO ESPECIFICAR LOUVRES - SLIMSHIELD® QUIET-VENT
Fornecer e instalar Louvres – SLIMSHIELD® como fabricado pela SOMAX.
Invólucros exteriores e o divisor de lâminas devem ser de medida padrão 22 (0.8534 mm) de aço galvanizado, Louvres devem ser revestido internamente de fibra mineral em inerte, a prova de umidade e insetos, proporcionando o desempenho acústico como indicado na Tabela VI. Os Louvres terão acabamento com cor, e a performace acústica e aerodinâmica são certificadas
PROCESSO SIMPLIFICADO DE SELEÇÃO
Peça pelo Procedimento Sistemático de Análise de Ruído que pode ser utilizado no dimensionamento e seleção de Louvres – SLIMSHIELD®.
NOTA: Para aplicações com altas velocidades consultar a SOMAX a fim de verificar que o próprio ruído do Louvres – SLIMSHIELD® não é excessivo.

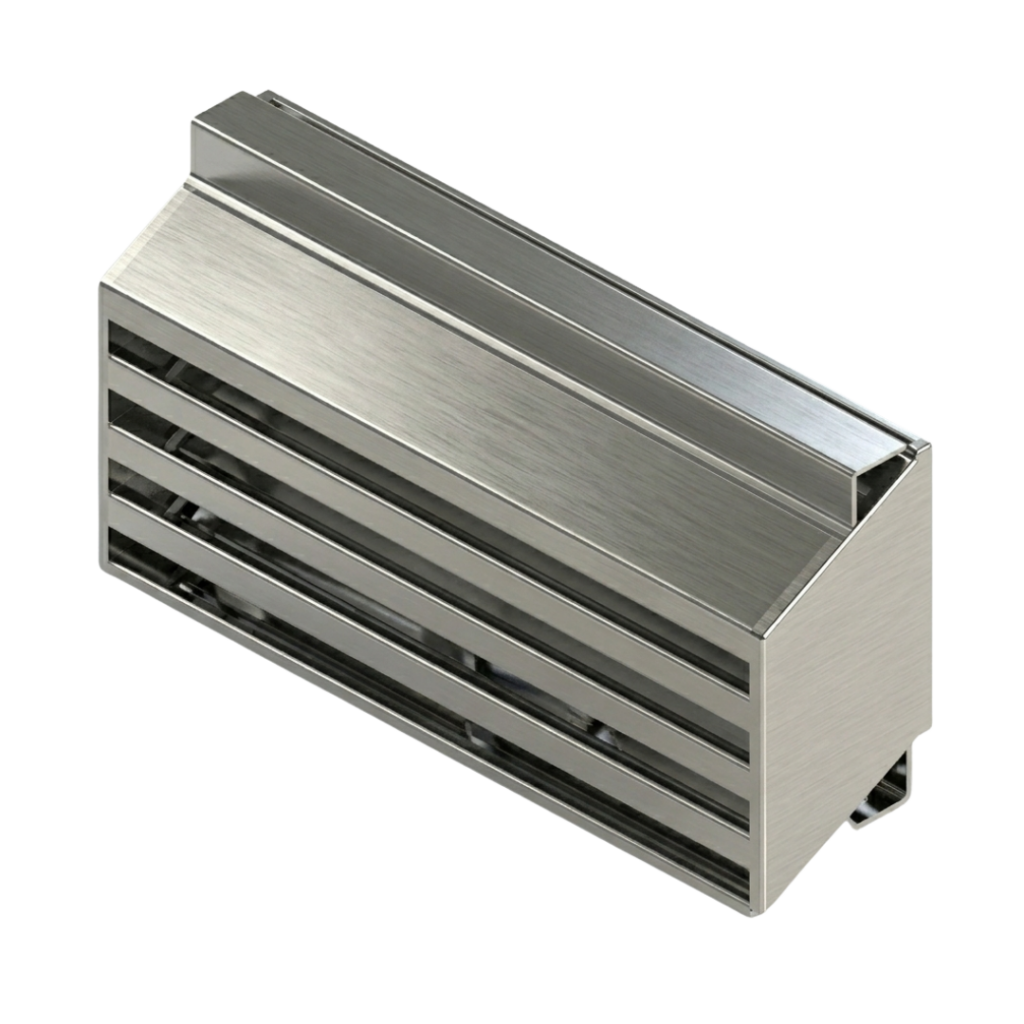

VENEZIANAS ACÚSTICAS - FITSHIELD
A linha de venezianas acústicas FITSHIELD, desenvolvida pela SOMAX em cooperação com os parceiros tecnológicos internacionais, tem como principal característica o fato de ser fisicamente a veneziana mais flexível do mercado, pois seu projeto permite uma flexibilidade maior de posicionamento e acabamento estético, além da qualidade acústica já consolidada pelas linhas NOISHIELD e SLIMSHIELD.
O sistema de lamelas em ângulo determinado proporciona a relação mais eficiente entre: Absorção Acústica, Barreira Acústica, Passagem de Ar e proteção contra intempéries, além da sua construção permitir que seja determinada previamente ou modificada, durante a etapa de montagem, a posição de face que melhor atenda estética e funcionalmente o projeto. Ela pode ser instalada faceando a divisória externamente, internamente ou sem facear, podendo criar uma “pestana” de proteção contra gotejamento ou não, se for desejável e a otimização do espaço interno ou externo caso seja necessário. Todas essas modificações podem ser feitas sem prejuízo da performance acústica.
A veneziana modelo FITSHIELD é muito utilizada em enclausuramentos acústicos e barreiras acústicas para operadoras de telefonia, mas também tem grande aplicabilidade em carenagens e barreiras acústicas diversas, além de galpões e casas de máquinas em geral.
Consulte o departamento de Engenharia de Aplicação da SOMAX para obter a melhor opção de performance, estética arquitetural, praticidade e garantia em venezianas acústicas para cada aplicação desejada.
VENEZIANAS VPA - Acabamento e Proteção
APLICAÇÃO
As venezianas acústicas VPA são indicadas para acabamento e proteção em passagens de ar antes ou após o tratamento acústico. Por exemplo em:
● Admissão ou descarga de ar de radiadores de geradores de energia
● Admissão ou descarga de ar de sistemas de insuflamento ou exaustão de ar em geral
● Passagens de ar sem ventilação forçada onde exista tratamento acústico
● Acabamento pós ou pré-filtros, com acesso frontal opcional.
CONSTRUÇÃO
Com moldura e aletas de chapa de aço galvanizada, podem ter acabamento natural o serem pintadas na cor desejada (sob consulta). Podem ser montadas em módulos, aparafusadas ou rebitadas, fixas, basculantes com dobradiças ou de correr.
DIMENSÕES DOS PAINÉIS DE VENEZIANAS
Cada módulo pode ter a largura máxima de 1200 mm com altura máxima de 3000 mm.
Os módulos podem ser instalados lado a lado, formando uma superfície com dimensões ilimitadas, desde
que as estruturas de sustentação sejam aptas a suportar a carga estática e dinâmica do conjunto e da passagem do ar.
LHV - LABIRINTO HORIZONTAL DE VENTILAÇÃO
Os labirintos de ventilação LHV são equipamentos destinados a propiciar abertura para ventilação ou exaustão em tetos, telhados e superfícies horizontais sem que haja a penetração da água da chuva. São equipamentos complementares aos sistemas de ventilação ou exaustão, podendo ainda ser compostos por módulos de proteção acústica, que reduz a passagem de ruído, e também pode ser provido de tela de proteção para evitar a entrada de animais e objetos transportados pelo vento.
As vantagens principais são:
→ Baixa perda de carga
→ Alta proteção contra penetração de água
→ Exaustão natural ou por convecção
→ Resistente a corrosão e à ação de ventos e intemp
→ Construção em módulos que permitem a montagem de um eixo contínuo de ventilação
→ Pode ser instalado com alguma inclinação de acordo com cada projeto (sob consulta)
→ Vãos de apoio sob medida mediante solicitação em cada projeto
→ Dimensões sob medida de acordo com cada projeto
Construção padrão:
→ base de aço (alumínio ou inox são opcionais sob consulta)
→ Labirinto e calhas de alumínio (inox é opcional sob consulta)
Acessórios opcionais:
→ Células acústicas modelo RAS com EUROLON®, invólucro em aço galvanizado (alumínio ou inox são opcionais sob consulta)
→ Tela de proteção em alumínio (polimérica ou inox são opcionais sob consulta)
→ Pintura opcional em diversos padrões e normas (sob consulta)
Os labirintos de ventilação LHV podem ser entregues desmontados, para montagem no campo por equipe autorizada e capacitada para tal, indicada pela SOMAX, reduzindo o custo de transporte, ou podem ser entregues com os módulos montados e as peças de conexão separadas, para instalação direta no teto ou telhado.
